Электросхема двигателя 104.944 Mercedes Benz S-Class 140
Электрическая схема двигателя Mercedes Benz S-Class 140 1992, 1993 года выпуска.

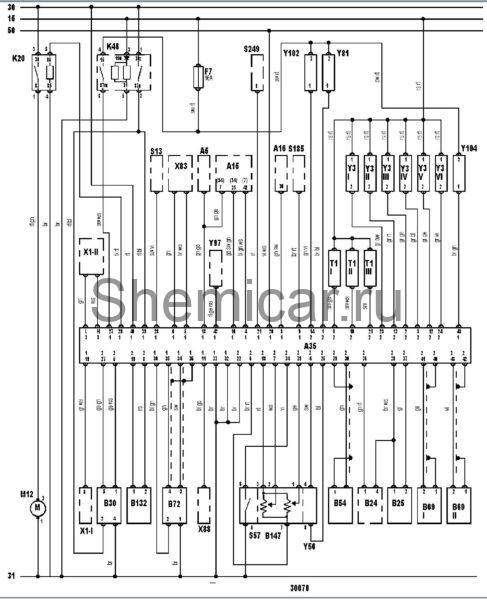

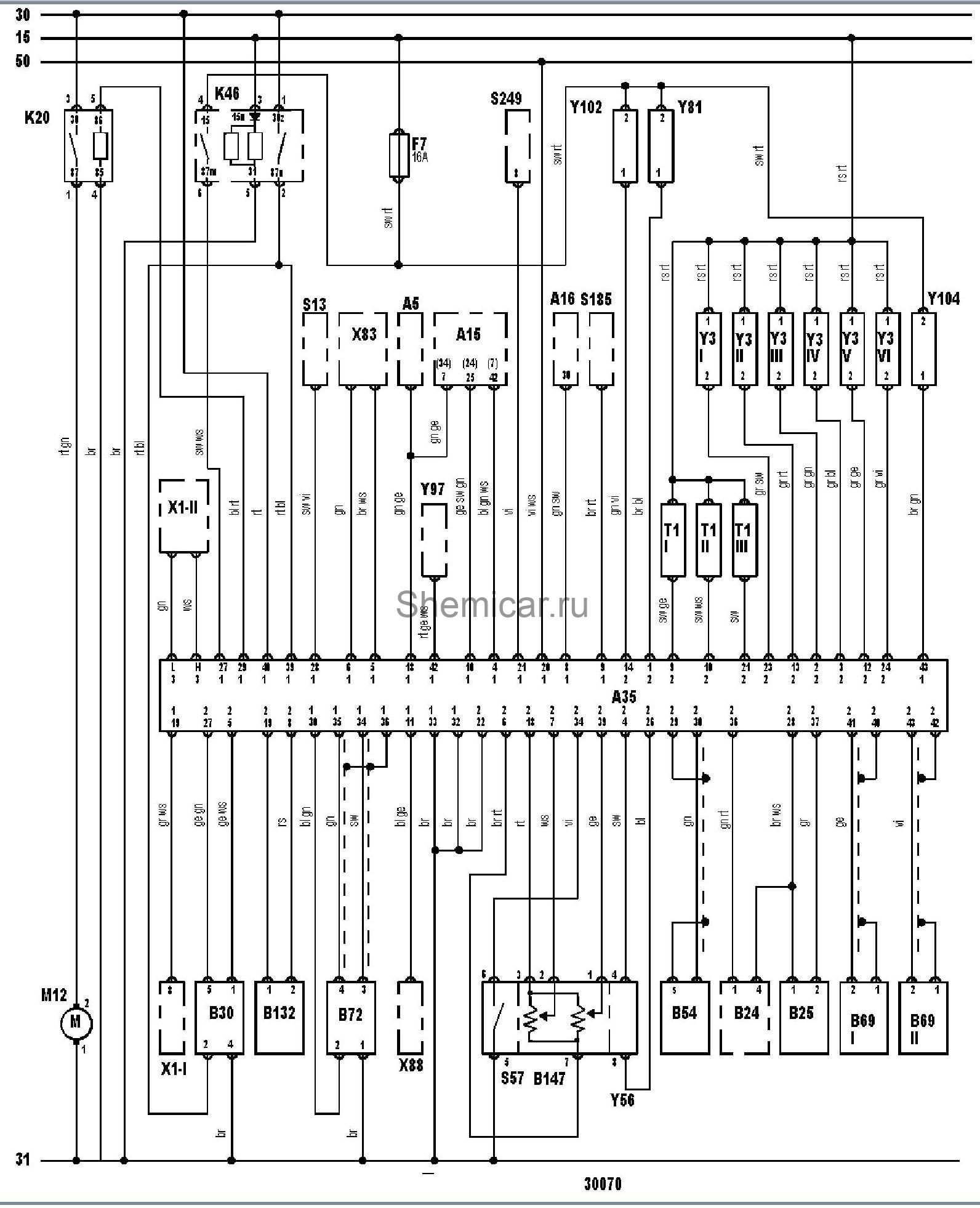

Электросхема системы управления двигателем 104.944: Mercedes-Benz HFM/ HFM-SFI — 2.8 литра 300SE.
обозначения к электрической схеме Mercedes Benz S-Class
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A15 | Блок управления системой поддержания скорости (круиз-контроль) |
A16 | Электронный блок управления ABS |
A35 | Электронный блок управления двигателем (ECM) |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B30 | Датчик расхода воздуха (MAF) |
B54 | Датчик положения коленчатого вала |
B69I | Датчик детонации |
B69II | Датчик детонации |
B72 | Подогреваемый кислородный датчик |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
F7 | Предохранитель |
K20 | Реле топливногонасоса |
K46 | Реле системы управления двигателем |
M12 | Топливныйнасос |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S57 | Датчик полностью закрытого положения дроссельной заслонки |
S185 | Датчик-выключатель по давлению рабочей жидкости трансмиссии |
S249 | Датчик положения селектора АКПП |
T1 I | Катушка зажигания |
T1 II | Катушка зажигания |
T1 III | Катушка зажигания |
X1 I | Диагностический разъем (DLC) |
X1 II | Диагностический разъем (DLC) |
X83 | Разъем кодировки (электронный блок управления) |
X88 | Разъем кондиционера |
Y3I | Форсунка |
Y3II | Форсунка |
Y3III | Форсунка |
Y3IV | Форсунка |
Y3V | Форсунка |
Y3VI | Форсунка |
Y56 | Привод управления частотой вращения холостого хода |
Y81 | Привод системы изменения фаз газораспределения |
Y97 | Клапан управления переключением трансмиссии |
Y102 | Э/м клапан системы изменения геометрии впускного коллектора |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
