Электросхема кондиционера Mazda 626 92-97
Электрическая схема кондиционера Mazda 626 1992, 1993 года выпуска.

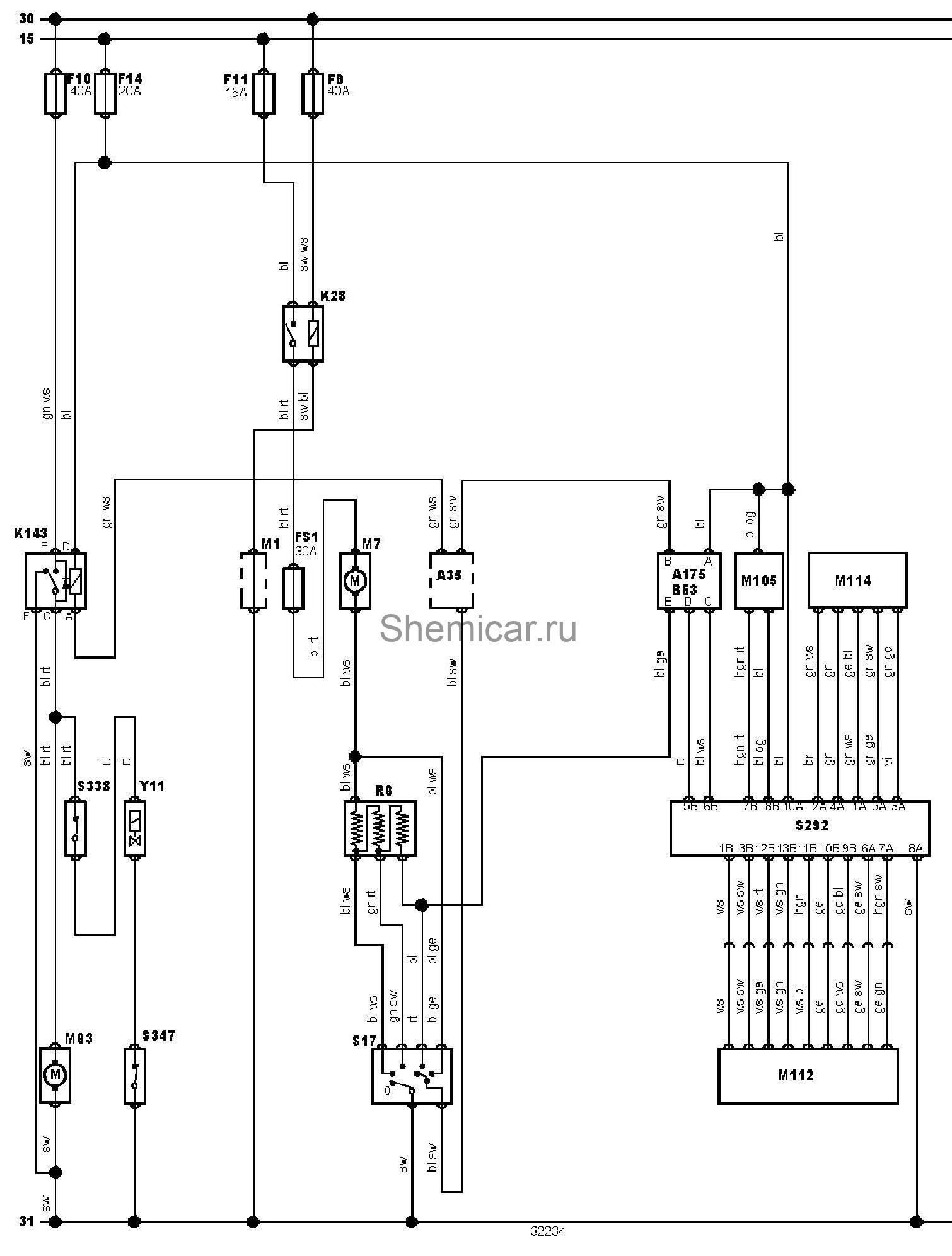

Электросхема кондиционера (-1993).
обозначения к электрической схеме Mazda 626
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
A175 | Усилитель кондиционера |
B53 | Датчик температуры за испарителем |
FS1 | Дополнительный предохранитель — ^05/94 |
F9 | Предохранитель |
F10 | Предохранитель |
F11 | Предохранитель |
F14 | Предохранитель |
K28 | Реле электродвигателя вентилятора отопителя |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M1 | Стартер |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M63 | Электродвигатель вентилятора конденсатора кондиционера — кроме 2,0D |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M114 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель) |
R6 | Резистор электродвигателя вентилятора отопителя |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя |
S292 | Панель управления кондиционером/отопителем |
S338 | Двойной датчик-выключатель по давлению хладагента в системе кондиционирования |
S347 | Датчик-выключатель по температуре хладагента в системе кондиционирования |
Y11 | Электромагнитная муфта компрессора кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
