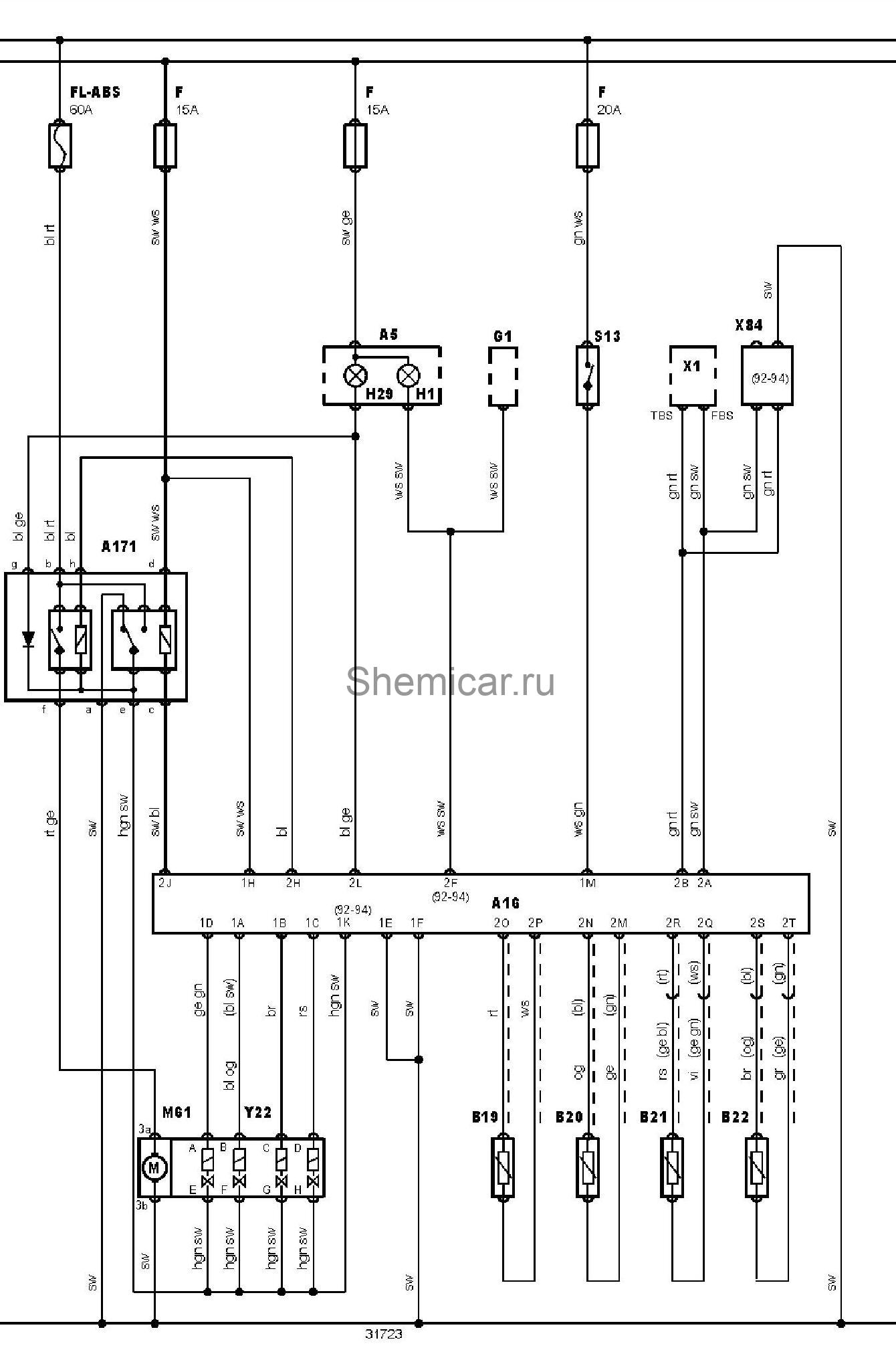

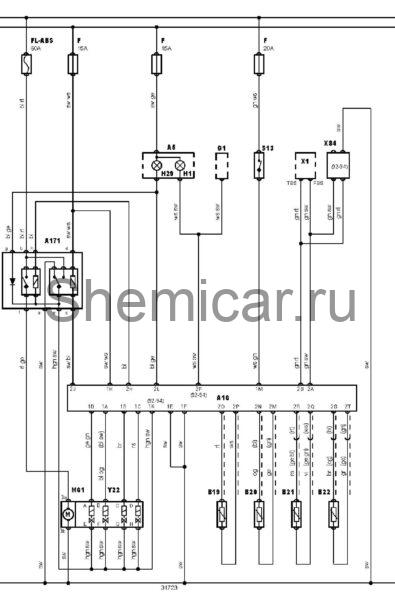

Электросхема АБС тип 1 Mazda 626 94-97
Электрическая схема АБС Mazda 626 1994, 1995, 1996, 1997 года выпуска.
Электросхема АБС — Sumitomo — кроме 4*4.
обозначения к электрической схеме Mazda 626
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A16 | Электронный блок управления |
A171 | Блок реле |
B19 | Датчик частоты вращения левого переднего колеса |
B20 | Датчик частоты вращения правого переднего колеса |
B21 | Датчик частоты вращения левого заднего колеса |
B22 | Датчик частоты вращения правого заднего колеса |
F | Предохранитель |
G1 | Г енератор |
H1 | Индикатор зарядки аккумуляторной батареи |
H29 | Индикатор ABS |
M61 | Электродвигатель насоса |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
X1 | Диагностический разъем (DLC) |
X84 | Диагностический разъем |
Y22 | Модулятор давления |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
