Электросхема двигателя Z14XEL Opel Astra-H

Электрическая схема двигателя Opel Astra-H 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

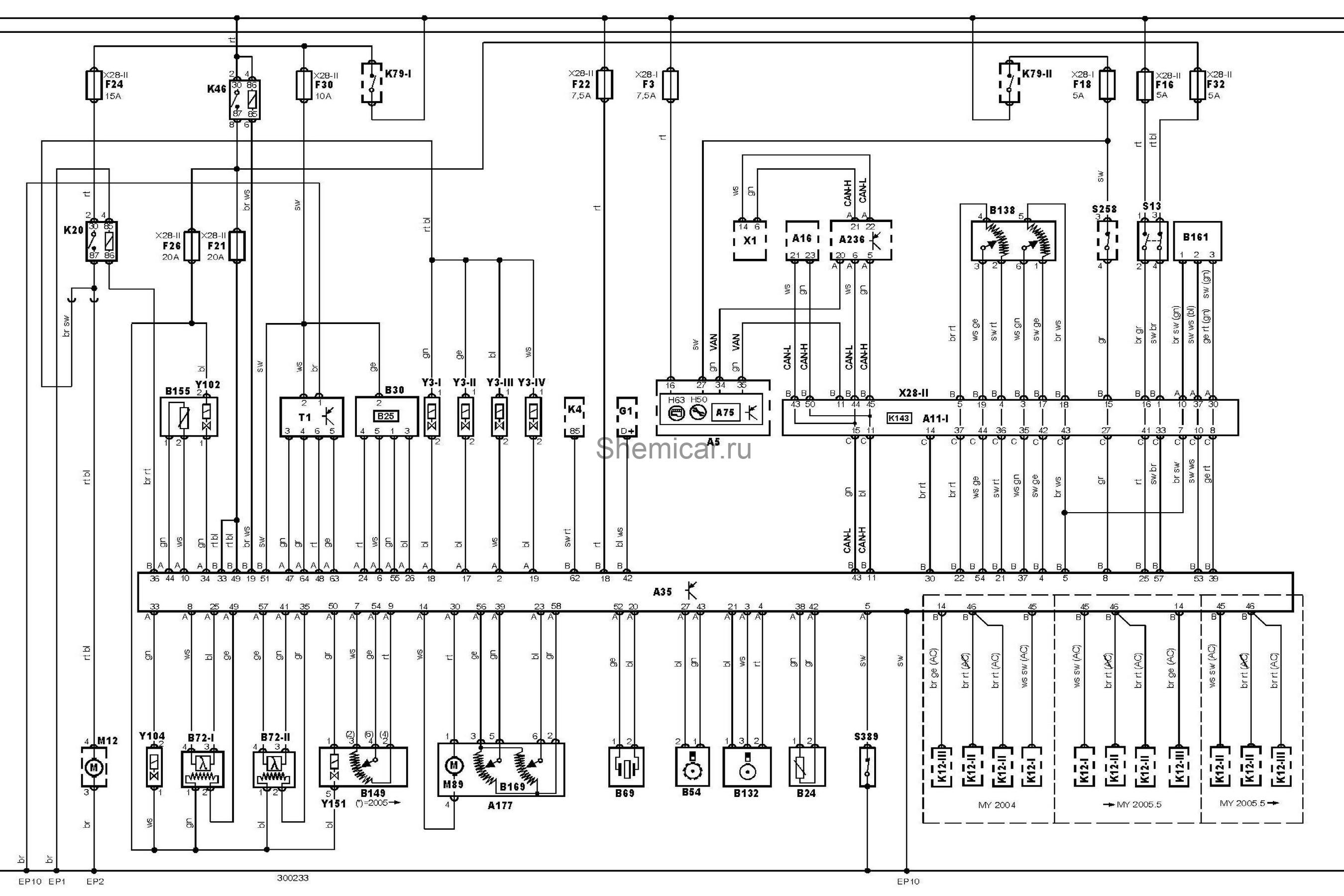

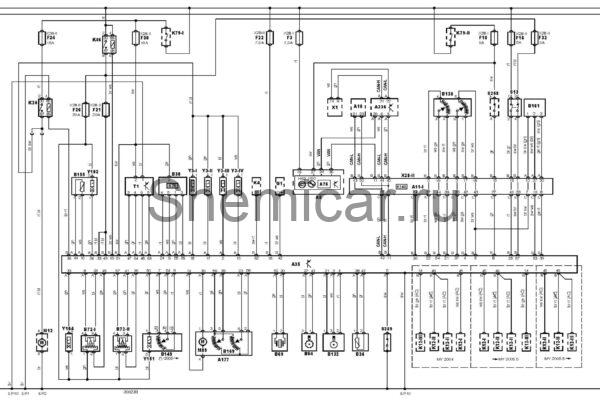

 Электросхема системы управления двигателем Z14XEl: Bosch Motronic ME7.6.1/2 — 1.4 литра.



обозначения к электрической схеме Opel Astra

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A75

Блок управления комбинацией приборов

A177

Блок управления дроссельной заслонкой

A236

Блок управления электрооборудованием рулевой колонки

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик 1 — перед каталитическим нейтрализатором

B72-II

Подогреваемый кислородный датчик 2 — после каталитического нейтрализатора

B132

Датчик положения распределительного вала

B138

Датчик положения педали акселератора

B149

Датчик положения клапана системы рециркуляции ОГ (EGR)

B155

Датчик положения привода системы изменения геометрии впускного коллектора

B161

Датчик давления хладагента системы кондиционирования

B169

Датчик положения электродвигателя привода дроссельной заслонки

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F3

Предохранитель

F16

Предохранитель

F18

Предохранитель

F21

Предохранитель

F22

Предохранитель

F24

Предохранитель

F26

Предохранитель

F30

Предохранитель

F32

Предохранитель

G1

Г енератор

H50

Индикатор сервисного обслуживания

H63

Индикатор неисправности системы управления двигателем (MIL)

K4

Реле стартера

K12-I

Реле 1 электродвигателя вентилятора системы охлаждения

K12-II

Реле 2 электродвигателя вентилятора системы охлаждения

K12-III

Реле 3 электродвигателя вентилятора системы охлаждения

K20

Реле топливного насоса

K46

Реле системы управления двигателем

K79-I

Реле 1 основных цепей

K79-II

Реле 2 основных цепей

K143

Реле электромагнитной муфты компрессора кондиционера

M12

Топливныйнасос

M89

Электродвигатель привода дроссельной заслонки

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S258

Концевой выключатель (датчик положения) педали сцепления

S389

Датчик аварийного давления моторного масла

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, багажное отделение

X28-II

Блок предохранителей/реле 1, моторный отсек

Y3

Форсунка

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

Y151

Привод клапана системы рециркуляции ОГ (EGR)

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
