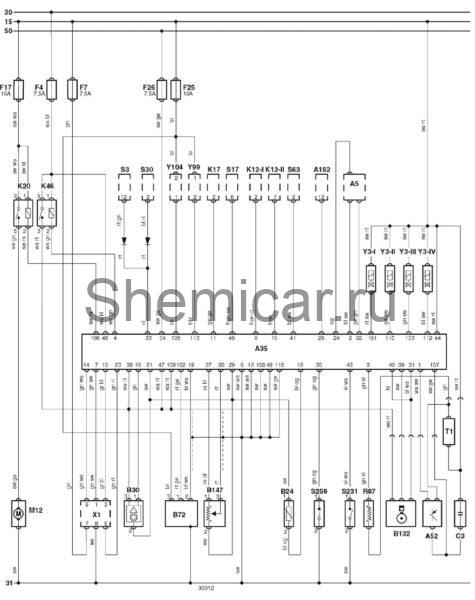

Электросхема двигателя GA16DE Nissan Primera P11
Электрическая схема двигателя Nissan Primera 1996, 1997, 1998, 1999 года выпуска.
Электросхема системы управления двигателем GA16DE: Nissan ECCS — 1.6 литра.
обозначения к электрической схеме Nissan Primera
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
50 | Замок зажигания — сигнал запуска |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем |
A52 | Коммутатор системы зажигания |
A162 | Электронный блок управления иммобилайзером |
B24 | Датчик температуры охлаждающей жидкости |
B30 | Датчик расхода воздуха (MAF) |
B72 | Подогреваемый кислородный датчик |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
C3 | Подавитель помех |
F4 | Предохранитель |
F7 | Предохранитель |
F17 | Предохранитель |
F25 | Предохранитель |
F26 | Предохранитель |
K12-I | Реле электродвигателя вентилятора системы охлаждения |
K12-II | Реле электродвигателя вентилятора системы охлаждения |
K17 | Реле кондиционера |
K20 | Реле топливного насоса |
K46 | Реле системы управления двигателем |
M12 | Топливныйнасос |
R87 | Резистор системы зажигания |
S3 | Выключатель фар |
S17 | Выключатель вентилятора отопителя / кондиционера |
S30 | Выключатель обогревателя заднего стекла |
S231 | Датчик-выключатель по давлению в системе усилителя рулевого управления |
S259 | Выключатель запрещения запуска |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
Y3 | Форсунка |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
