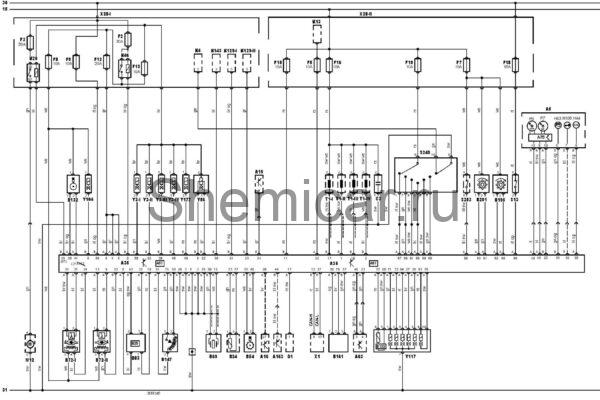

Электросхема двигателя G4FA тип 2 Hyundai i20
Электрическая схема двигателя Hyundai i20 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Электросхема системы управления двигателем G4FA: MFI-s АКПП — 1.4 литра.
обозначения к электрической схеме Hyundai i20
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A16 | Электронный блок управления ABS |
A19 | Маршрутный компьютер |
A35 | Электронный блок управления двигателем |
A57 | Электронный блок управления КПП |
A63 | Электронный блок управления кондиционером |
A75 | Блок управления комбинацией приборов |
A162 | Электронный блок управления иммобилайзером |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B54 | Датчик положения коленчатого вала |
B69 | Датчик детонации |
B83 | Датчик абсолютного давления воздуха во впускном коллекторе |
B132 | Датчик положения распределительного вала |
B133 | Датчик температуры рабочей жидкости АКПП |
B147 | Датчик положения дроссельной заслонки |
B161 | Датчик давления хладагента системы кондиционирования |
B195 | Датчик частоты вращения промежуточного вала КПП |
B201 | Датчик частоты вращения входного вала коробки передач |
CAN-H | Контроллер (шина передачи данных) — высокая скорость |
CAN-L | Контроллер (шина передачи данных) — низкая скорость |
C3 | Подавитель помех (аудиосистема) |
F2 | Предохранитель |
F3 | Предохранитель |
F5 | Предохранитель |
F7 | Предохранитель |
F8 | Предохранитель |
F9 | Предохранитель |
F12 | Предохранитель |
F13 | Предохранитель |
F15 | Предохранитель |
F16 | Предохранитель |
F18 | Предохранитель |
F19 | Предохранитель |
G1 | Г енератор |
H44 | Индикатор повышающей передачи |
H63 | Индикатор неисправности системы управления двигателем (MIL) |
H109 | Индикатор иммобилайзера |
K4 | Реле стартера |
K13 | Реле обогревателя заднего стекла |
K20 | Реле топливногонасоса |
K46 | Реле системы управления двигателем |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M12 | Топливныйнасос |
P7 | Тахометр |
P9 | Спидометр |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S249 | Датчик положения селектора АКПП |
S253 | Переключатель выбора режима работы АКПП |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
X28-I | Блок предохранителей/реле, моторный отсек |
X28-II | Блок предохранителей/реле, приборная панель |
Y3 | Форсунка |
Y56 | Привод управления частотой вращения холостого хода |
Y104 | Э/м клапан аккумулятора паров топлива |
Y117 | Блок клапанов АКПП |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
