Электросхема АБС тип 1 Hyundai i20

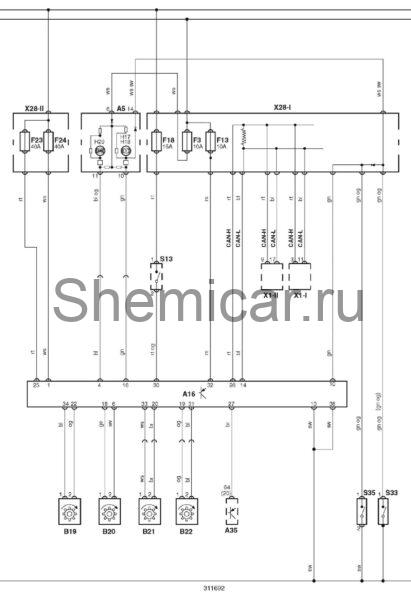

Электрическая схема АБС Hyundai i20 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.

Электросхема АБС — Hyundat Mobis ABS/TCS/ESP без ESP.

обозначения к электрической схеме Hyundai i20

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем (ECM)
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
CAN-H	Шина данных CAN — высокий уровень
CAN-L	Шина данных CAN — низкийуровень
F3	Предохранитель
F13	Предохранитель
F18	Предохранитель
F23	Предохранитель
F24	Предохранитель
H17	Индикатор включения стояночного тормоза
H18	Индикатор низкого уровня тормозной жидкости
H29	Индикатор ABS
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S33	Датчик низкого уровня тормозной жидкости
S35	Датчик включения стояночного тормоза

цвета проводов на схеме.
