Электросхема АБС тип 2 MG ZS

Электрическая схема АБС MG ZS 2002, 2003, 2004, 2005 года выпуска.

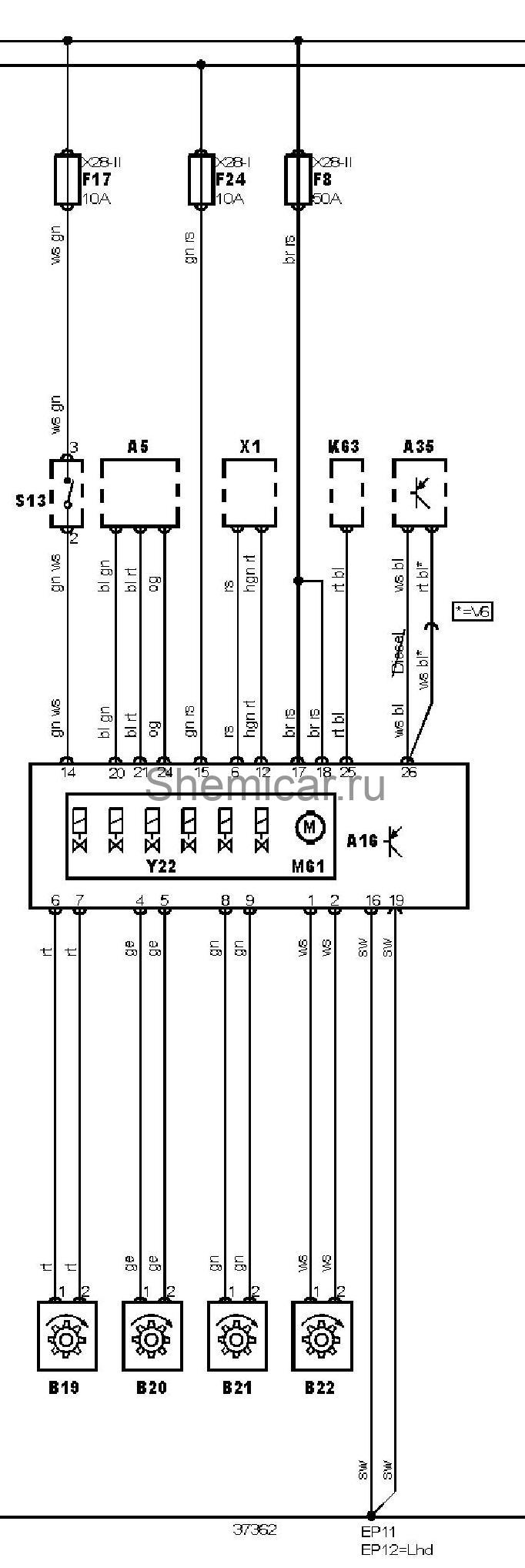

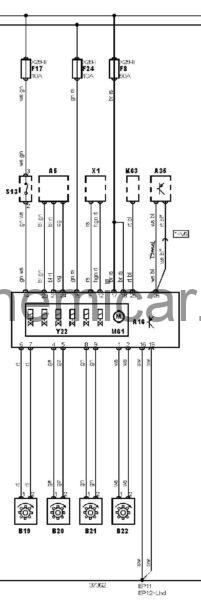

Электросхема АБС — Bosch 5.3 (11.2002-).

обозначения к электрической схеме MG ZS

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
A35	Электронный блок управления двигателем
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
EP11	Точка заземления
EP12	Точка заземления
F8	Предохранитель
F17	Предохранитель
F24	Предохранитель
K63	Реле системы поддержания скорости (круиз-контроля)
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
X1	Диагностический разъем (DLC)
Y22	Модулятор давления

цвета проводов на схеме.
