Электросхема очистителей и омывателей тип 1 MG ZS

Электрическая схема очистителей и омывателй MG ZS 2001, 2002, 2003, 2004, 2005 года выпуска.

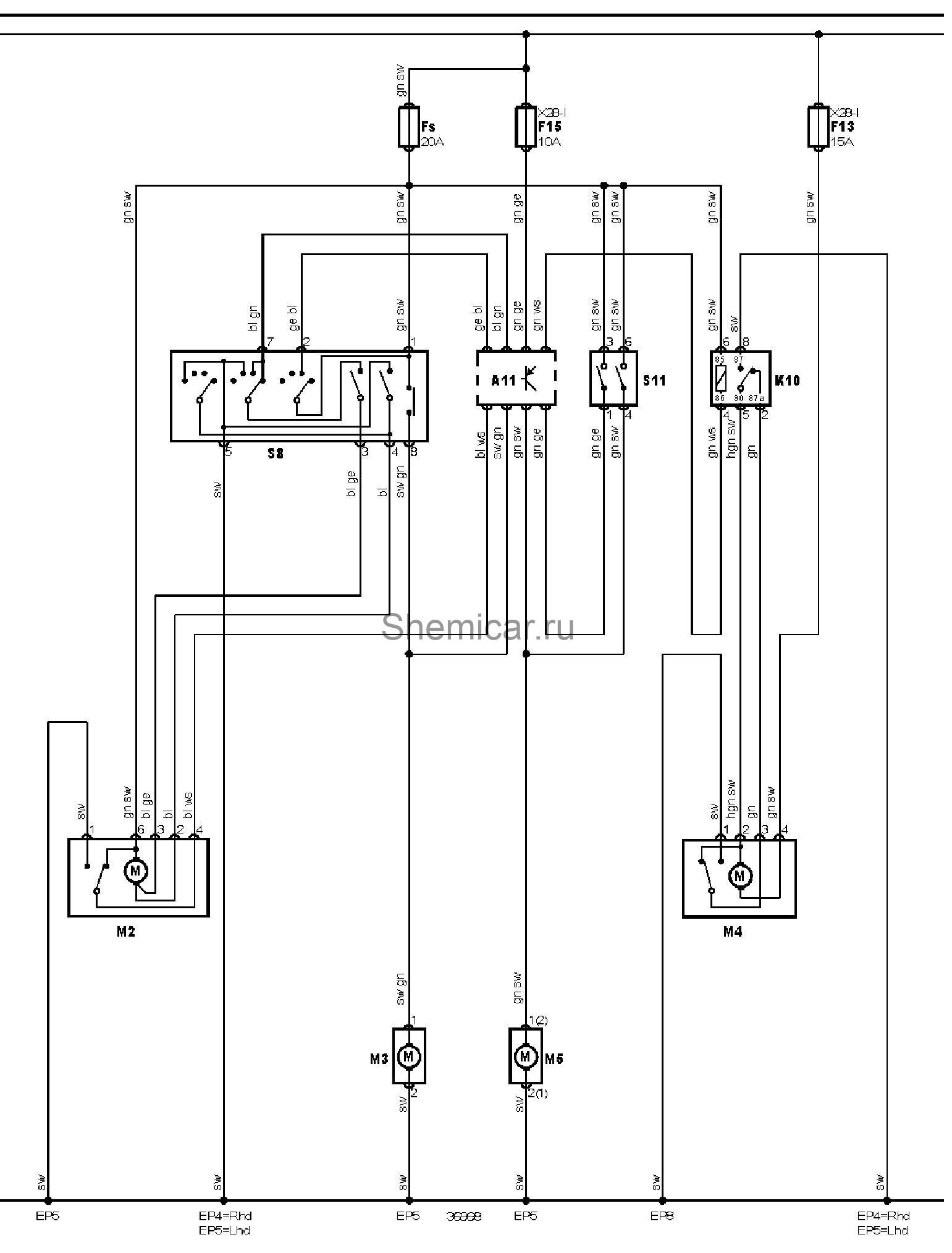

Электросхема очистителей и омывателей — 4 дв.

обозначения к электрической схеме MG ZS

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A11	Многофункциональный блок управления
EP4	Точка массы
EP5	Точка массы
EP8	Точка массы
F	Предохранитель
F13	Предохранитель
F15	Предохранитель
K10	Реле очистителя/омывателя заднего стекла
M2	Электродвигатель очистителя лобового стекла
M3	Электродвигатель насоса омывателя лобового стекла
M4	Электродвигатель очистителя заднего стекла
M5	Электродвигатель насоса омывателя заднего стекла
S8	Переключатель управления очистителем / омывателем лобового стекла
S11	Выключатель омывателя заднего стекла

цвета проводов на схеме.
