Электросхема АБС тип 1 Ford Fiesta

Электрическая схема АБС 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

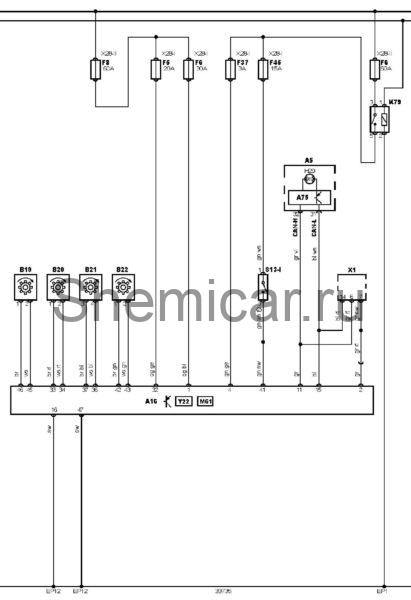

Электросхема АБС — Teves MK 60

обозначения к электрической схеме Ford Fiesta

30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
A75	Блок управления комбинацией приборов
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
CAN-H	Контроллер (шина передачи данных) — высокая скорость
CAN-L	Контроллер (шина передачи данных) — низкая скорость
EP1	Точка заземления
EP12	Точка заземления
F5	Предохранитель
F6	Предохранитель
F8	Предохранитель
F37	Предохранитель
F45	Предохранитель
H29	Индикатор ABS
K79	Реле основных цепей
M61	Электродвигатель насоса
X1	Диагностический разъем (DLC)
Y22	Модулятор давления

цвета проводов на схеме.
