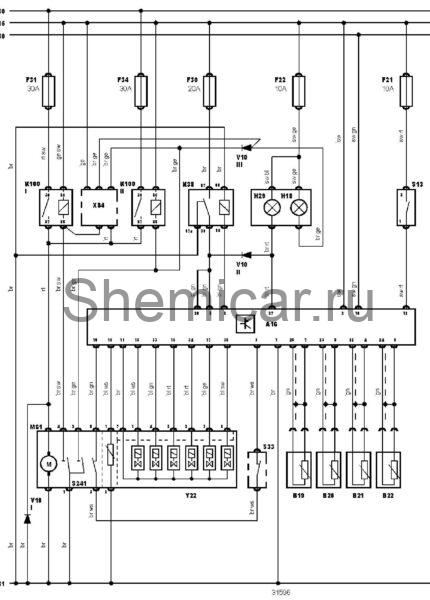

Электросхема АБС тип 1 Ford Sierra

Электрическая схема АБС автомобиля Ford Sierra 1989, 1990, 1991, 1992, 1993 года выпуска.

Электросхема АБС: Teves MKII.

обозначения к электрической схеме Ford Sierra

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
50	Замок зажигания — сигнал запуска
A16	Электронный блок управления
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
F21	Предохранитель
F22	Предохранитель
F30	Предохранитель
F31	Предохранитель
F34	Предохранитель
H18	Индикатор низкого уровня тормозной жидкости
H29	Индикатор ABS
K38	Реле системы
K100I	Реле электродвигателя насоса
K100II	Реле электродвигателя насоса
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
S33	Датчик низкого уровня тормозной жидкости
S241	Датчик-выключатель по давлению (ABS)
V10I	Диод
V10II	Диод
V10III	Диод
X84	Диагностический разъем
Y22	Модулятор давления

цвета проводов на схеме.
