Метка: Электросхемы Peugeot Boxer II

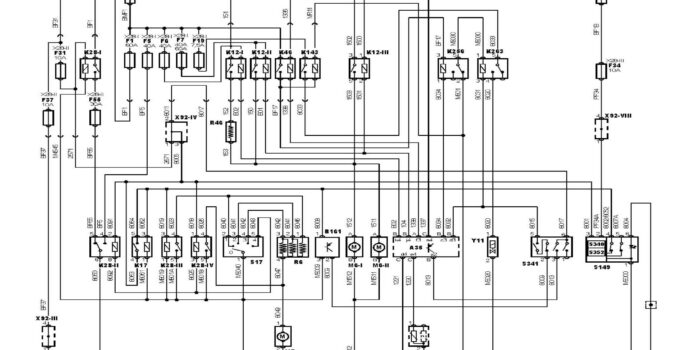

Электрическая схема системы кондиционирования Peugeot Boxer II 2002, 2003, 2004, 2005, 2006 года выпуска.  Электросхема системы кондиционирования и системы охлаждения двигателя — С задним кондиционером.   обозначения к электрической схеме Peugeot Boxer 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31...

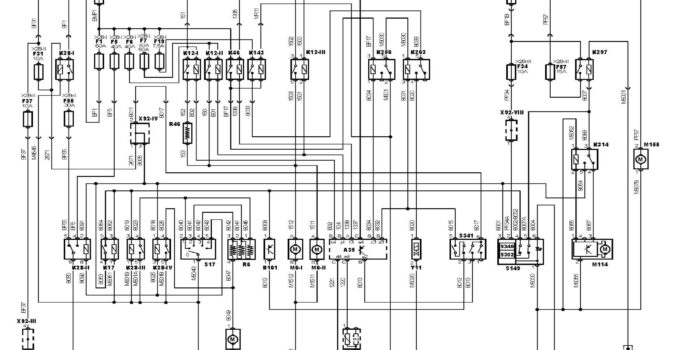

Электрическая схема системы кондиционирования Peugeot Boxer II 2002, 2003, 2004, 2005, 2006 года выпуска.  Электросхема системы кондиционирования и системы охлаждения двигателя — Без заднего кондиционера.   обозначения к электрической схеме Peugeot Boxer 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи...

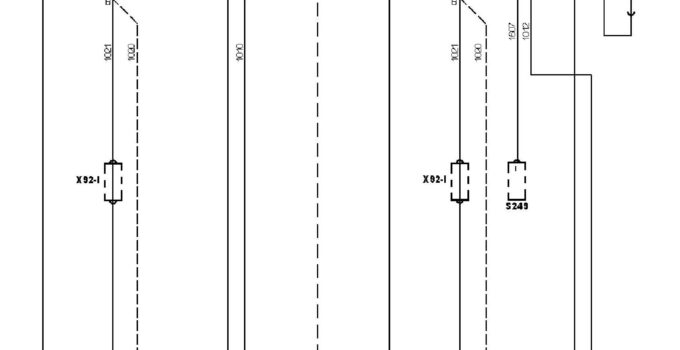

Электрическая схема системы запуска Peugeot Boxer II 2002, 2003, 2004, 2005, 2006 года выпуска.  Электросхема системы запуска.   обозначения к электрической схеме Peugeot Boxer 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи 50 Замок зажигания —...

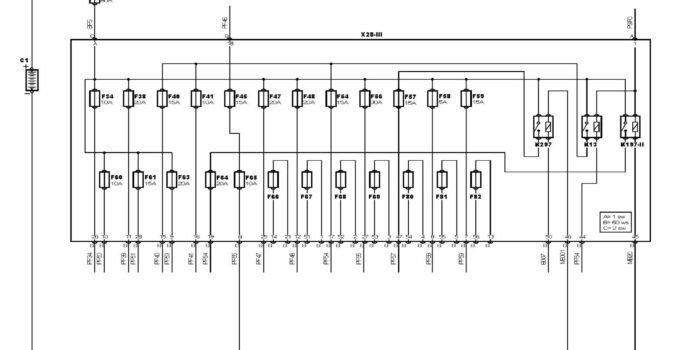

Электрическая схема распределения питания Peugeot Boxer II 2002, 2003, 2004, 2005, 2006 года выпуска.  Электросхема распределения питания — Блок предохранителей под приборной панелью, правый.   обозначения к электрической схеме Peugeot Boxer 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31...

Электрическая схема распределения питания Peugeot Boxer II 2002, 2003, 2004, 2005, 2006 года выпуска.  Электросхема распределения питания — Блок предохранителей под приборной панелью, левый.   обозначения к электрической схеме Peugeot Boxer 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31...
