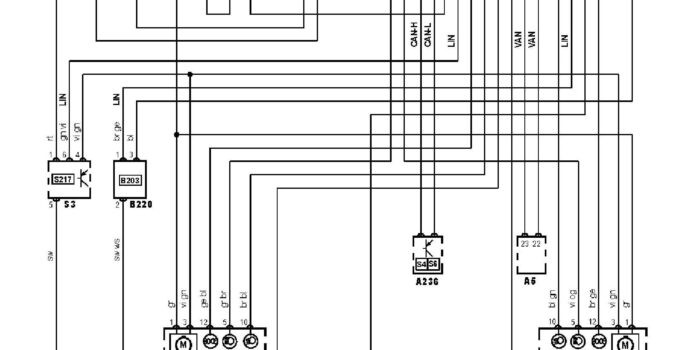

Электрическая схема ламп внешнего освещения автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска. Электросхема ламп внешнего освещения — Ксеноновые фары.   обозначения к электрической схеме Ford Mondeo 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A7 Левая фара в...

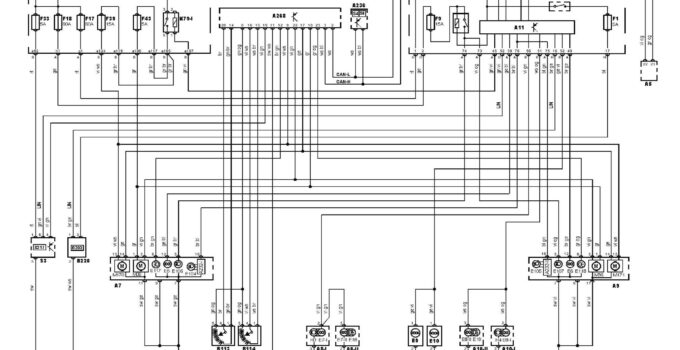

Электрическая схема ламп внешнего освещения автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска. Электросхема ламп внешнего освещения — фары — С управлением корректором фар.   обозначения к электрической схеме Ford Mondeo 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A7...

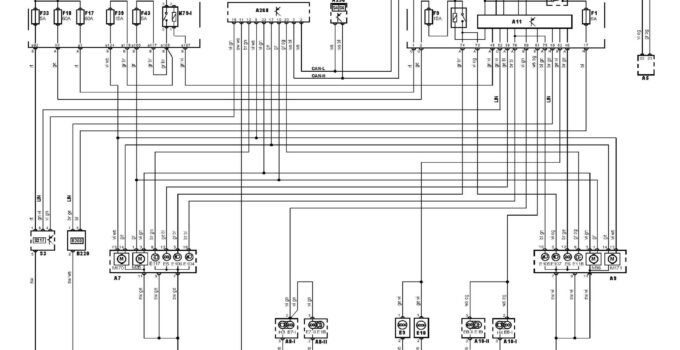

Электрическая схема ламп внешнего освещения автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска. Электросхема ламп внешнего освещения — фары — Без управления корректором фар.   обозначения к электрической схеме Ford Mondeo 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов...

Электрическая схема звукового сигнала автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска. Электросхема звукового сигнала.   обозначения к электрической схеме Ford Mondeo 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A11 Многофункциональный блок управления A236 Блок управления электрооборудованием рулевой колонки B1...

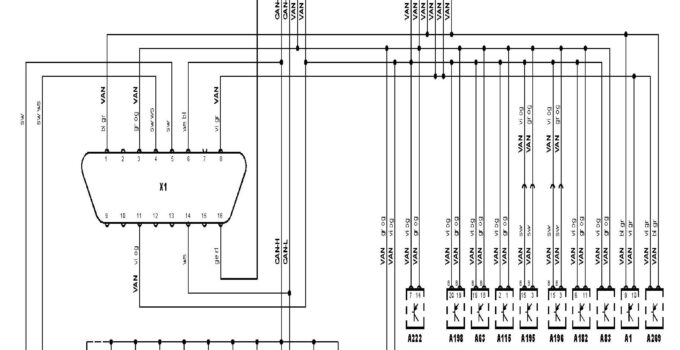

Электрическая схема DLC автомобиля Ford Mondeo 2010, 2011, 2012, 2013, 2014 года выпуска. Электросхема диагностического разъема (DLC).   обозначения к электрической схеме Ford Mondeo 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A1 Аудиосистема A5 Комбинация приборов A11 Многофункциональный блок управления A16 Электронный...
