Электросхемы Peugeot

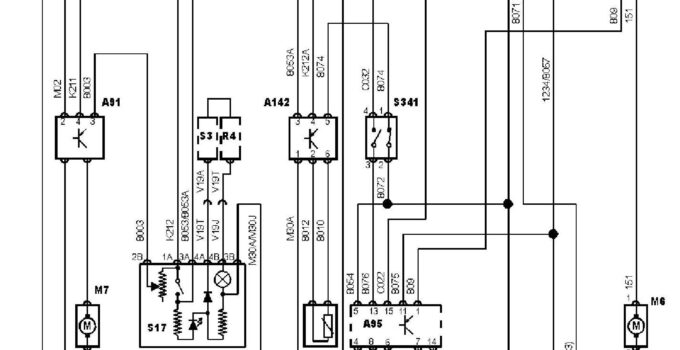

Электрическая схема кондиционера Peugeot 306 I 1996 года выпуска.  Электросхема кондиционера (1996)- С датчиком- выключателем вентилятора системы охлаждения температуры.   обозначения к электрической схеме Peugeot 306 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A35...

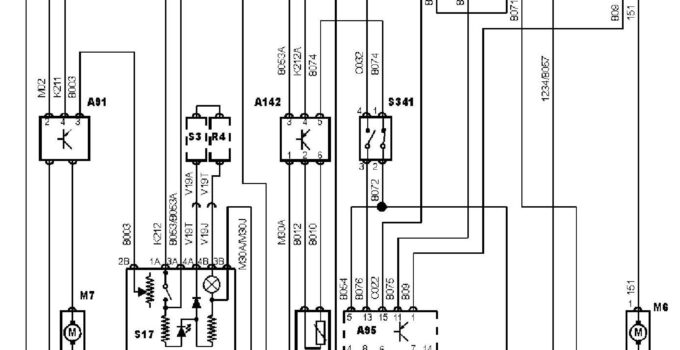

Электрическая схема кондиционера Peugeot 306 I 1996 года выпуска.  Электросхема кондиционера (1996)- Без датчика- выключателя вентилятора системы охлаждения температуры.   обозначения к электрической схеме Peugeot 306 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов...

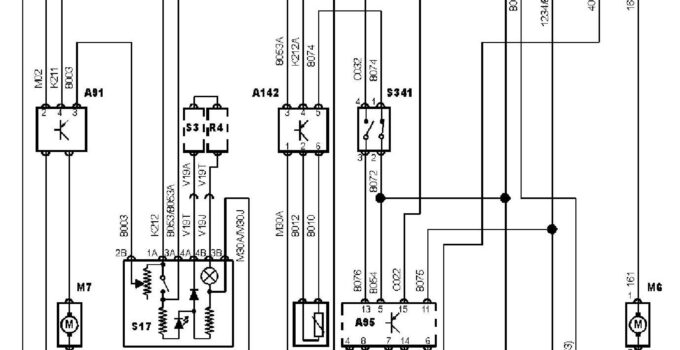

Электрическая схема кондиционера Peugeot 306 I 1995 года выпуска.  Электросхема кондиционера (1995).   обозначения к электрической схеме Peugeot 306 15 Замок зажигания — зажигание включено 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A35 Электронный блок управления двигателем A91...

Электрическая схема АБС Peugeot 306 I 1993, 1994, 1995, 1996, 1997 года выпуска.  Электросхема АБС — Bosch 5.3.   обозначения к электрической схеме Peugeot 306 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A16...

Электрическая схема АБС Peugeot 306 I 1993, 1994, 1995, 1996, 1997 года выпуска.  Электросхема АБС — Bosch 5.0.   обозначения к электрической схеме Peugeot 306 15 Замок зажигания — зажигание ВКЛ 30 "+" аккумуляторной батареи 31 "-" аккумуляторной батареи A5 Комбинация приборов A16...
