Электросхемы Chevrolet Cruze

Рассмотрены схемы электрооборудования для автомобилей chevrolet cruze 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 года выпуска.

Для увеличения электросхем нажмите на изображении схемы.

Обозначения к электрическим схемам вы найдете в конце страницы.

Антиблокировочная система тормозов  (ABS)

Выключатель блокировки замков дверей

Датчики температуры воздуха

Замок зажигания (без центральной блокировки замков дверей)

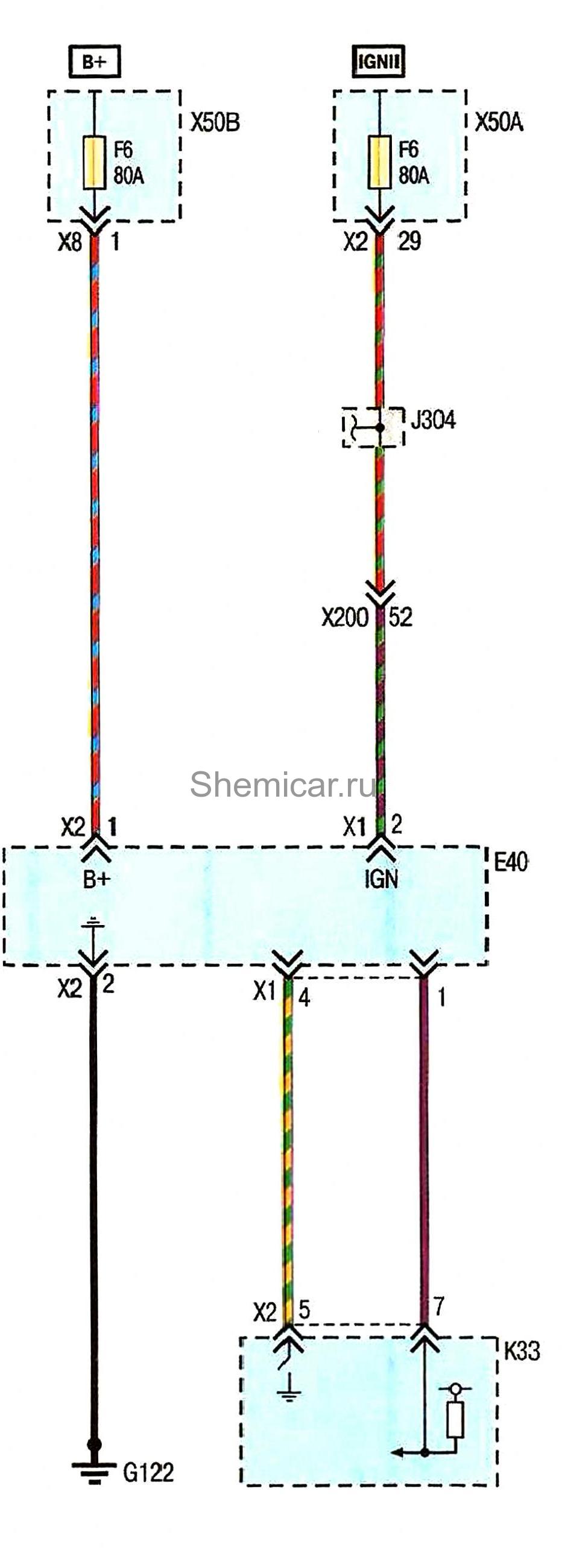

. Дополнительный обогреватель системы отопления

Замок зажигания (с центральной блокировкой замков дверей)

Датчики концентрации кислорода

Датчики абсолютного давления и температуры охлаждающей жидкости

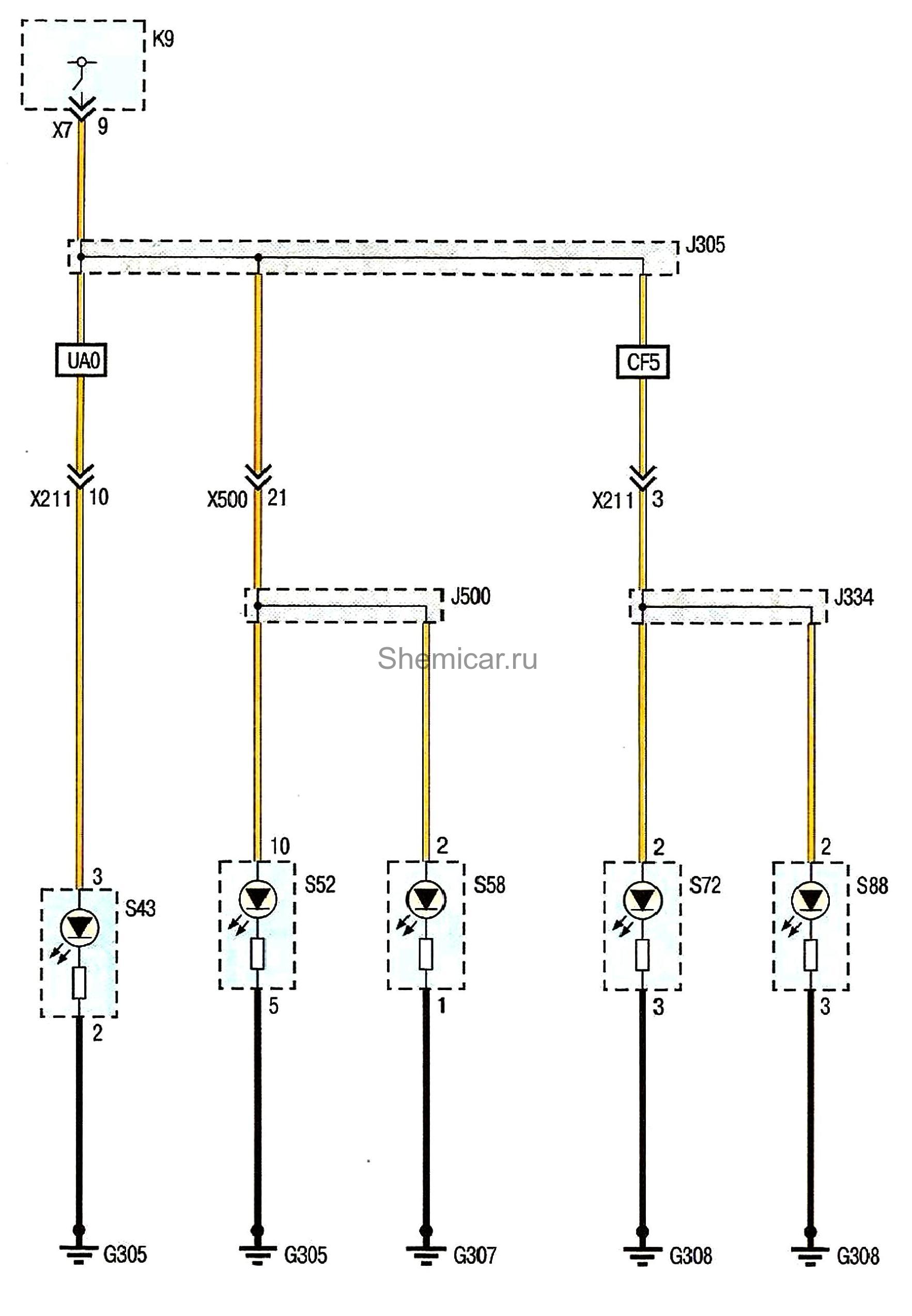

Датчики температуры в салоне и освещения

Аудиосистема

Аудиосистема (вариантное исполнение)

Аудиосистема (вариантное исполнение)

Сигнальные лампы в панели приборов

Система круиз-контроля

Прикуриватель и розетка для подключения дополнительного оборудования

Лампы освещения в салоне

Звуковой сигнал

Наружное освещение автомобиля

Наружное освещение автомобиля (вариантное исполнение)

Низкоскоростная сеть передачи данных (GMLAN)

Монтажные блоки и аккумуляторная батарея

Органы управления на рулевом колесе

Система зажигания

Стеклоочиститель ветрового окна

. Корректор света фар

Система охлаждения двигателя

Датчики углового перемещения руля, положения педали акселератора и гидроэлектронный модуль ABS

Система питания двигателя

Система зажигания и зарядки аккумуляторной батареи

Система управления автоматической коробкой передач

Стеклоомыватели

Компрессор кондиционера

Компрессор кондиционера (вариантное исполненние)

Система кондиционирования

Электровентиляторы системы отопления (кондиционирования) и вентиляции салона

Фары

Монтажный блок в панели приборов

Монтажный блок в моторном отсеке

Монтажный блок в моторном отсеке

Монтажный блок в моторном отсеке

Распределение питания

Блок управления системой отопления, кондиционирования и вентиляции

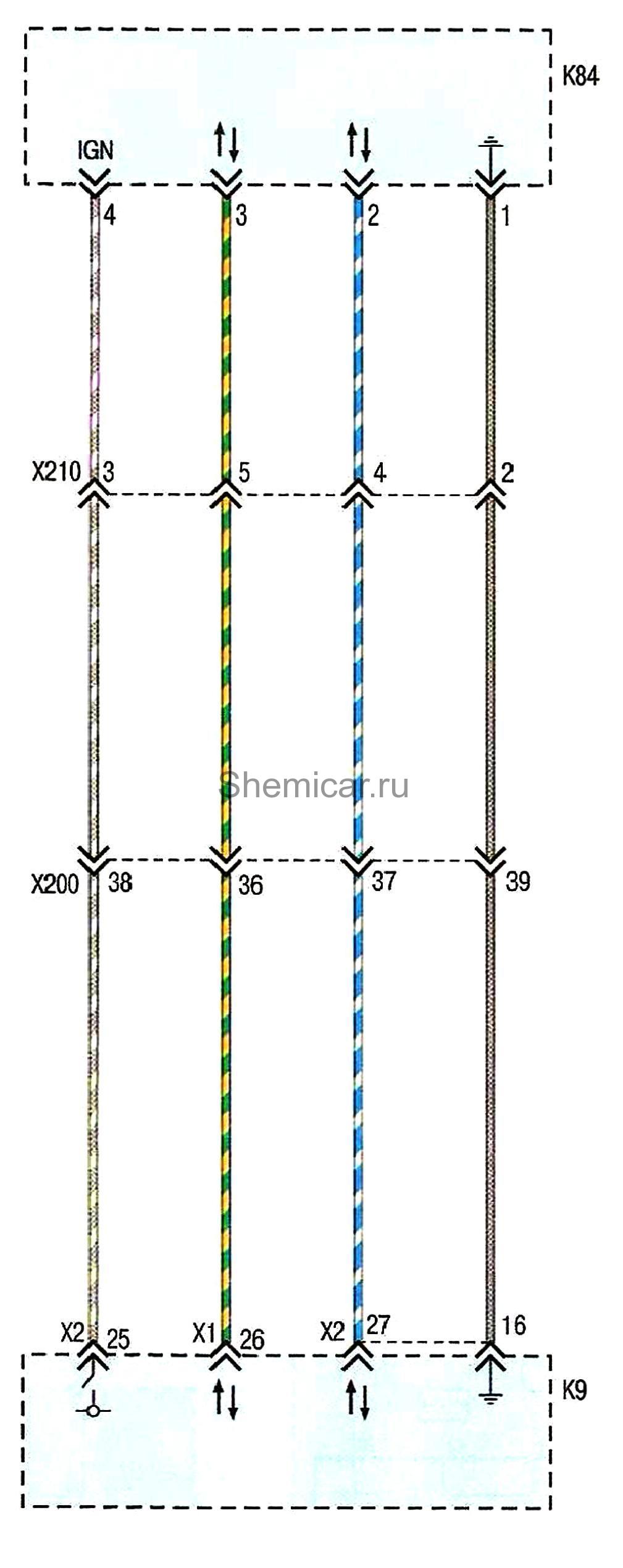

Высокоскоростная сеть передачи данных (GMLAN)

Высокоскоростная сеть передачи данных (GMLAN)

Антиблокировочная система тормозов (ABS) с системой курсовой устойчивости (ESP

Противоугонная сигнализация

Обозначения к электрическим схемам шевроле круз.

АН — аудиосистема

А22 — клавиши управления аудиосистемой

АТ — блок управления автоматической коробкой передач

В1 — датчик давления хладагента в системе кондиционирования

B5LF — датчик вращения левого переднего колеса

B5LR — датчик вращения левого заднего колеса

B5RF — датчик вращения правого переднего колеса

B5RR — датчик вращения правого заднего колеса

B7D — датчик температуры воздуха

В7Н — датчик температуры воздуха

В10В — датчик света

В22 — датчик положения педали тормоза

В25В — датчик положения педали сцепления

В39 — датчик температуры испарителя кондиционера

В55 — датчик открытия капота

В99 — датчик углового перемещения руля

В119 — датчик положения педали акселератора

В160 — датчик дождя и света

С1 — аккумуляторная батарея

CF5 — блок управления электроприводом люка

E2LF — лампа левого переднего габаритного огня

E2RF — лампа правого переднего габаритного огня

E4N — лампа левого указателя поворота

Е4Р — лампа правого указателя поворота

Е5АА — лампа левого заднего фонаря стоп-сигнала

Е5АВ — лампа правого заднего фонаря стоп-сигнала

Е5Е — лампа левого заднего габаритного огня

E5F — лампа правого заднего габаритного огня

Е7 — лампа фонарей освещения номерного знака

E8S — лампа освещения порога

E13L — левая фара

E13R — правая фара

E32F — передний прикуриватель

F1 — F70 — предохранители

G12 — топливный насос G13 — генератор

G24 — омыватель ветрового стекла

G101 — G402 — штекерный соединитель

J100 — 0500- штекерная колодка

0L9 — гидроэлектронный модуль ABS

К8 — электровентилятор системы отопления, кондиционирования и вентиляции

К9 — диагностический разъем

К17 — гидроэлектронный модуль ABS

К20 — электронный блок управления двигателем

К27 — реле топливного насоса

К29 — реле обогрева сидений

К36 — пневматический ограничитель

К38 — сигнализация

К41 — парктроник

К43 — модуль управления гидро­усилителем рулевого управления

К60 — рулевая колонка

К71 — блок управления коробкой передач

К77 — центральный замок

К84 — реле центрального замка

К85 — датчик непристегнутых ремней

КС7 — розетка заднего пассажира

KR3 — реле звукового сигнала

KR11 — реле насоса омывателя ветрового стекла

KR12B — реле стеклоочистителя ветрового окна

KR12C — реле переключения скорости стеклоочистителя ветрового окна

KR20A — реле вентилятора системы охлаждения

KR20B — реле вентилятора системы охлаждения

KR20E — реле переключения скорости вращения вентилятора системы охлаждения

KR20F — реле вентилятора системы охлаждения

KR23A — реле топливного насоса

KR27 — реле стартера

KR29 — реле муфты компрессора кондиционера

KR48 — реле дальнего света фар

KR70 — вспомогательное реле

KR73 — реле зажигания

KR75 — силовое реле

M6L — датчик температуры окружающего воздуха

М8 — электровентилятор

M29L — электрокорректор света левой фары

M29R — электрокорректор света правой фары

М37 — замок двери

М46 — рециркуляция

МТ — блок управления механической коробкой передач

М64 — стартер

М75 — электродвигатель стеклоочистителя ветрового стекла

Р2 — сигнальная лампа положения селектора автоматической коробки передач

Р6 — часы

Р9 — информационный дисплей

Р12 — звуковой сигнал

Р14 — сигнальная лампа неисправности системы подушек безопасности

Р16 — панель приборов

Р16 — сигнальная лампа разряда аккумуляторной батареи

Q2 — муфта компрессора кондиционера

Q17A — топливная форсунка 1-го цилиндра

Q17B — топливная форсунка 2 —  го цилиндра

Q17C — топливная форсунка 3 — го цилиндра

Q17D — топливная форсунка 4 — го цилиндра

S13D — клавиша выключения блокировки дверей

S30 — переключатель наружного освещения

S33 — выключатель звукового сигнала

S39 — выключатель (замок) зажигания

S38 — выключатель (замок) зажигания

S43 — сигнализация

S48C — блок управления панелью приборов

S52 — пульт регулировки наружных зеркал заднего вида

S58 — реле открытия багажника

S70L — рычаг переключателя указателей поворота и включения дальнего света фар

S70R — рычаг переключателя очистителя и омывателя ветрового стекла

S72 — клавиша электропривода люка

S78 — рычаг переключателя указателя поворота и включения дальнего света фар

S80 — рычаг переключателя очистителя и омывателя ветрового стекла

S88 — клавиша электропривода люка

Т4Е — антенна сотового телефона и навигационная антенна

Т8 — катушка зажигания

Х50А — монтажный блок реле,

предохранителей и плавких вставок

Х50В — монтажный блок реле, предохранителей и плавких вставок

X50D — монтажный блок реле, предохранителей и плавких вставок

Х51А — монтажный блок предохранителей в панели приборов

Х80Н — розетка в центральной консоли для питания дополнительного оборудования

Х84 — диагностический разъем

Х85 — контактное кольцо подушки безопасности

Х90 — Х920 — штекерная колодка

UA0 — противоугонная система

цвета проводов на схеме.
