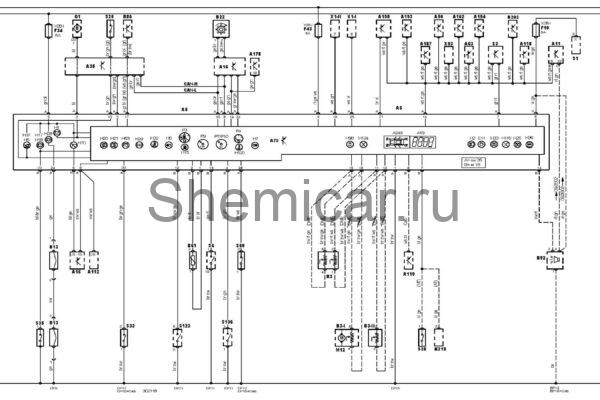

Электросхема приборной панели тип 2 BMW 3 E46

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A15

Блок управления системой поддержания скорости (круиз-контроль)

A16

Электронный блок управления ABS

A19

Аудиосистема

A35

Электронный блок управления двигателем (ECM)

A50

Блок управления электроприводом сиденья

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A112

Усилитель выходного сигнала аудиосистемы

A118

Блок управления складыванием крыши

A119

Блок управления приводом дуги безопасности

A154

Блок управления электроприводом люка

A162

Электронный блок управления иммобилайзером

A178

Блок управления навигационной системой

A187

Блок управления зеркалами заднего вида

A193

Многофункциональный переключатель в сборе

A198

Электронный блок управления SRS

A249

Блок предупреждения об открытой двери

B3

Датчик указателя уровня топлива

B3-I

Датчик указателя уровня топлива 1

B3-II

Датчик указателя уровня топлива 2

B12

Датчик износа тормозной колодки (левой передней)

B13

Датчик износа тормозной колодки (правой передней)

B22

Датчик частоты вращения правого заднего колеса

B61

Датчик температуры окружающего воздуха

B86

Датчик уровня моторного масла

B92

Звуковой предупреждающий сигнал / зуммер

B203

Датчик дождя (очиститель лобового стекла)

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP10

Точка массы

EP11

Точка массы

EP12

Точка массы

EP21

Точка массы

EP8

Точка массы

E11

Лампа(ы) подсветки комбинации приборов

F10

Предохранитель

F34

Предохранитель

F43

Предохранитель

G1

Г енератор

H1

Индикатор зарядки аккумуляторной батареи

H2

Индикатор включения дальнего света фар

H5

Индикатор аварийного давления моторного масла

H6

Индикатор указателей поворота (левый или единственный)

H7

Индикатор указателей поворота (правый)

H15

Индикатор низкого уровня топлива

H17

Индикатор включения стояночного тормоза

H18

Индикатор низкого уровня тормозной жидкости

H20

Индикатор включения противотуманных фар (передних или единственных)

H21

Индикатор включения задних противотуманных фонарей

H25

Индикатор свечей накаливания

H28

Индикатор износа тормозных колодок

H29

Индикатор ABS

H32

Индикатор непристегнутых ремней безопасности

H33

Индикатор низкого уровня жидкости в бачке омывателя лобового стекла

H36

Индикатор низкого уровня охлаждающей жидкости

H37

Индикатор низкого уровня моторного масла

H63

Индикатор неисправности системы управления двигателем (MIL)

H70

Индикатор системы поддержания скорости (круиз-контроля)

H98

Индикатор SRS

H115

Индикатор давления в шинах

H124

Индикатор привода дуги безопасности

H125

Индикатор предупреждения (система охлаждения)

K218

Реле фонарей заднего хода

M12

Топливныйнасос

P3

Указатель уровня топлива

P4

Указатель температуры охлаждающей жидкости

P7

Тахометр

P9

Спидометр

P10

Эконометр

S1

Замок зажигания

S3

Выключатель фар

S6

Комбинированный переключатель

S25

Датчик аварийного давлениямасла

S28

Выключатель фонарей заднего хода

S33

Датчик низкого уровня тормозной жидкости

S35

Датчик включения стояночного тормоза

S50

Датчик низкого уровня охлаждающей жидкости

S123

Датчик непристегнутого ремня безопасности водителя

S136

Датчик низкого уровня жидкости в бачке омывателя лобового стекла

X1-I

Диагностический разъем (DLC) 1

X1-II

Диагностический разъем (DLC) 2

X28-I

Блок предохранителей/реле, приборнаяпанель

X93

Спиральный провод(SRS)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
