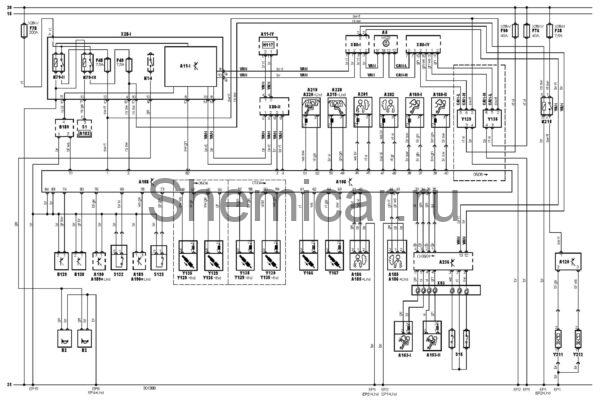

Электросхема подушек безопасности Mercedes Benz E-Class 211

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11-I

Многофункциональный блок управления 1

A11-IV

Многофункциональный блок управления 4

A120

Блок управления подголовником

A153-I

Подушка безопасности водителя 1

A153-II

Подушка безопасности водителя 2

A160-I

Подушка безопасности пассажира 1

A160-II

Подушка безопасности пассажира 2

A183

Блок управления замком зажигания

A185

Боковая подушка безопасности водителя

A186

Боковая подушка безопасности пассажира

A189

Блок управления боковой подушкой безопасности водителя

A190

Блок управления боковой подушкой безопасности пассажира

A198

Электронный блок управления SRS

A201

Боковая подушка безопасности, левая задняя

A202

Боковая подушка безопасности, правая задняя

A219

Боковая шторка безопасности (со стороны водителя)

A220

Боковая шторка безопасности (со стороны пассажира)

A236

Блок управления электрооборудованием рулевой колонки

B2

Звуковой сигнал (двойной)

B129

Датчик удара SRS, со стороны пассажира

B130

Датчик удара SRS, со стороны водителя

B189

Датчик наличия пассажиранасиденье

CAN-H

Контроллер (шина передачи данных) — сигнал высокого уровня

CAN-L

Контроллер (шина передачи данных) — сигнал низкого уровня

EP1

Точка массы

EP15

Точка массы

EP2

Точка массы

EP4

Точка массы

EP8

Точка массы

F38

Предохранитель

F48

Предохранитель

F49

Предохранитель

F76

Предохранитель

F78

Предохранитель

F90

Предохранитель

H117

Индикатор отключения подушки безопасности пассажира

H123

Индикатор системы SRS

K14

Реле звукового сигнала

K79-II

Реле 2 основных цепей зажигания

K79-III

Реле 3 основных цепей

K215

Реле привода подголовников

S1

Замок зажигания

S15

Выключатель звукового сигнала

S122

Датчик непристегнутого ремня безопасности пассажира

S123

Датчик непристегнутого ремня безопасности водителя

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, моторный отсек

X28-III

Блок предохранителей/реле, приборная панель

X28-IV

Блок предохранителей/реле, пространство для ног

X28-V

Блок предохранителей/реле, ниша запасного колеса

X80-I

Разъем 1 шины данных

X80-II

Разъем 2 шины данных

X80-IV

Разъем 4 шины данных

X93

Спиральный провод(SRS)

Y129

Преднатяжитель ремня безопасности пассажира

Y135

Преднатяжитель ремня безопасности водителя

Y166

Преднатяжитель ремня безопасности (левый задний)

Y167

Преднатяжитель ремня безопасности (правый задний)

Y211

Э/м клапан регулировки подголовника водителя

Y212

Э/м клапан регулировки подголовника пассажира

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
