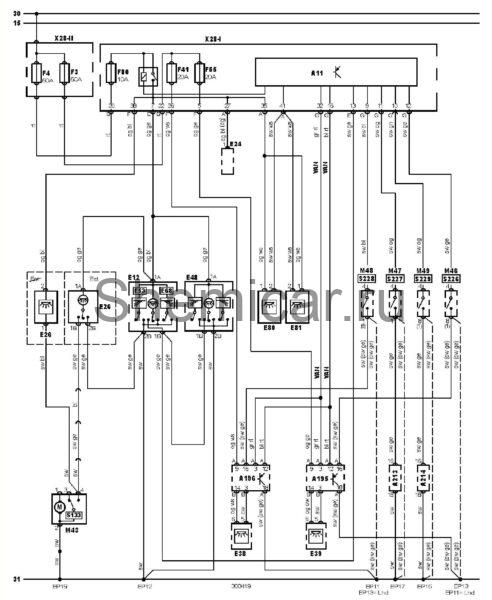

Электросхема освещения салона Ford Focus 2

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A11

Многофункциональный блок управления

A195

Блок управления электрооборудованием двери водителя

A196

Блок управления электрооборудованием двери пассажира

A213

Блок управления электрооборудованием левой задней двери

A214

Блок управления электрооборудованием правой задней двери

EP11

Точка массы

EP12

Точка массы

EP13

Точка массы

EP15

Точка массы

EP17

Точка массы

EP19

Точка массы

E12

Лампа освещения салона (передняя)

E24

Лампа подсветки вещевого ящика

E26

Лампа подсветки багажника / задней двери

E38

Лампа подсветки проема двери (левая или единственная)

E39

Лампа подсветки проема двери (правая)

E48

Лампа освещения салона (задняя левая или единственная)

E53

Лампа местной подсветки (со стороны пассажира)

E68

Лампа местной подсветки (со стороны водителя)

E80

Лампа подсветки пространства для ног (левая)

E81

Лампа подсветки пространства для ног (правая)

F3

Предохранитель

F4

Предохранитель

F41

Предохранитель

F55

Предохранитель

F80

Предохранитель

M43

Электродвигатель механизма открытия / закрытия багажника (задней двери)

M46

Электродвигатель центрального замка (дверь водителя)

M47

Электродвигатель центрального замка (левая задняя дверь)

M48

Электродвигатель центрального замка (дверь пассажира)

M49

Электродвигатель центрального замка (правая задняя дверь)

S133

Концевой выключатель багажника / задней двери

S226

Концевой выключатель двери водителя

S227

Концевой выключатель левой задней двери

S228

Концевой выключатель двери пассажира

S229

Концевой выключатель правой задней двери

VAN

Шина данных VAN

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, моторный отсек

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
