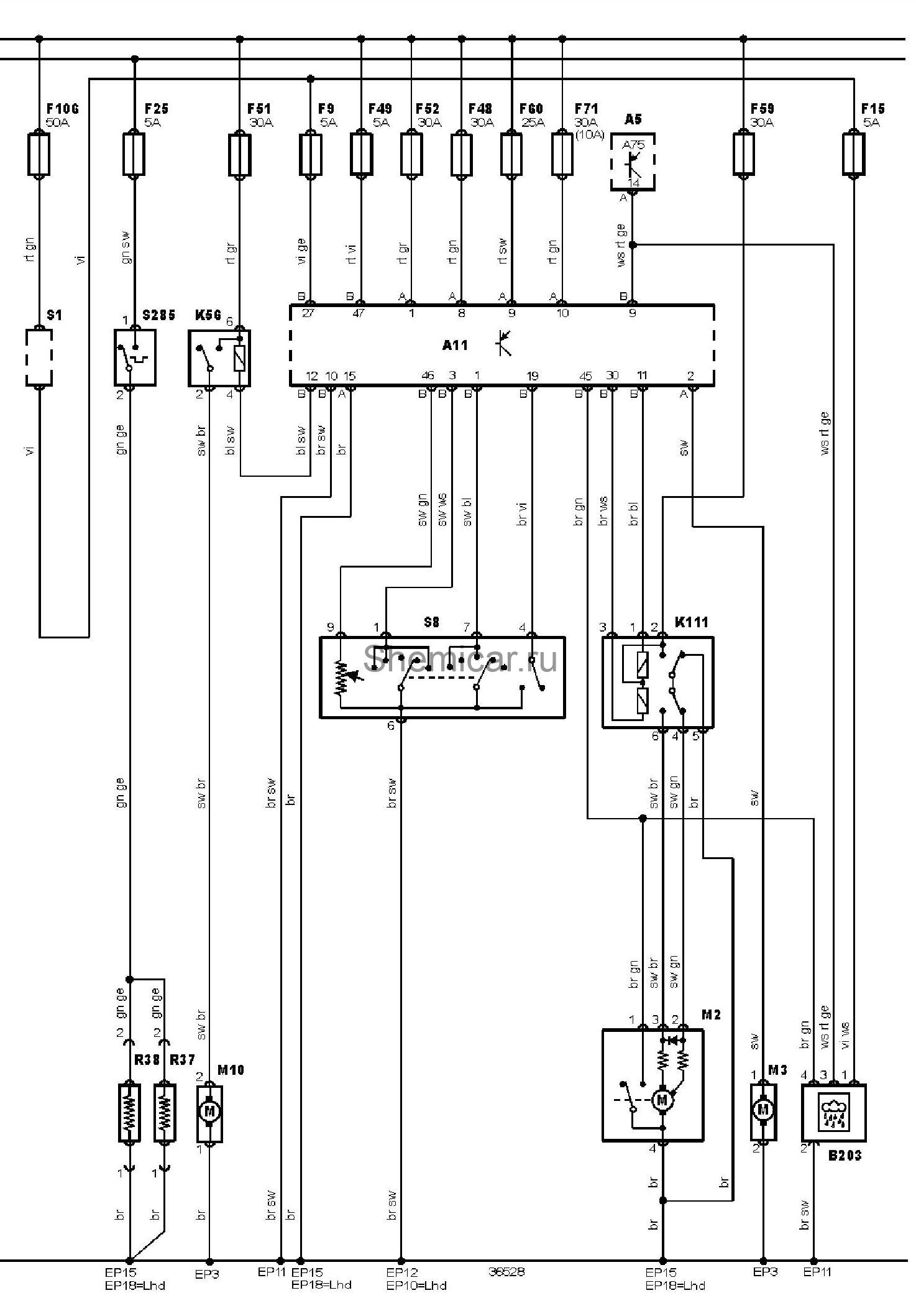

Электросхема очистителей и омывателей тип 1 BMW 3 E46

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A75

Блок управления комбинацией приборов

B203

Датчик дождя (очиститель лобового стекла)

EP10

Точка массы

EP11

Точка массы

EP12

Точка массы

EP15

Точка массы

EP18

Точка массы

EP3

Точка массы

F9

Предохранитель

F15

Предохранитель

F25

Предохранитель

F48

Предохранитель

F49

Предохранитель

F51

Предохранитель

F52

Предохранитель

F59

Предохранитель

F60

Предохранитель

F71

Предохранитель

F106

Предохранитель

K56

Реле насоса омывателя фар

K111

Реле электродвигателя очистителя лобового стекла

M2

Электродвигатель очистителя лобового стекла

M3

Электродвигатель насоса омывателя лобового стекла

M10

Электродвигатель насоса омывателя фар (левый или единственный)

R37

Обогреватель форсунки омывателя лобового стекла (левый или единственный)

R38

Обогреватель форсунки омывателя лобового стекла (правый)

S1

Замок зажигания

S8

Переключатель управления очистителем / омывателем лобового стекла

S285

Выключатель по температуре (обогрев форсунок омывателя лобового стекла)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
