Электросхема кондиционера тип 4 Ford C-MAX
Электрическая схема кондиционера 2009, 2010 года выпуска.

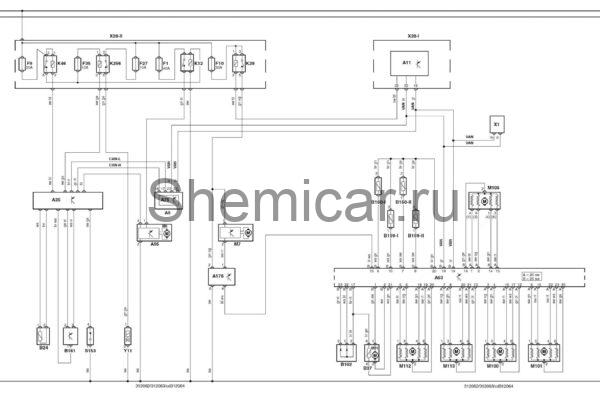

Электросхема кондиционера (08.2009-)
обозначения к электрической схеме Ford C-MAX
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A11 | Многофункциональный блок управления |
A35 | Электронный блок управления двигателем (ECM) |
A63 | Электронный блок управления кондиционером |
A75 | Блок управления комбинацией приборов |
A95 | Блок управления электродвигателем вентилятора системы охлаждения |
A176 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
B24 | Датчик температуры охлаждающей жидкости |
B37 | Датчик температуры воздуха в салоне |
B102 | Датчик солнечного света (система кондиционирования) |
B161 | Датчик давления хладагента системы кондиционирования |
CAN-H | Шина данных CAN — высокий уровень |
CAN-L | Шина данных CAN — низкийуровень |
F1 | Предохранитель |
F9 | Предохранитель |
F10 | Предохранитель |
F27 | Предохранитель |
F35 | Предохранитель |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K28 | Реле электродвигателя вентилятора отопителя |
K46 | Реле системы управления двигателем |
K256 | Реле полностью открытого положения дроссельной заслонки |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M51 | Вентилятор датчика температуры воздуха в салоне |
M100 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель), со стороны водителя |
M101 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель), со стороны пассажира |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M113 | Электродвигатель привода заслонки обдува стекол (кондиционер/отопитель) |
S153 | Датчик-выключатель по низкому давлению хладагента в системе кондиционирования |
VAN | Шина данных VAN |
X1 | Диагностический разъем (DLC) |
Y11 | Электромагнитная муфта компрессора кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
