Электросхема кондиционера тип 3 Mazda 323 98-01

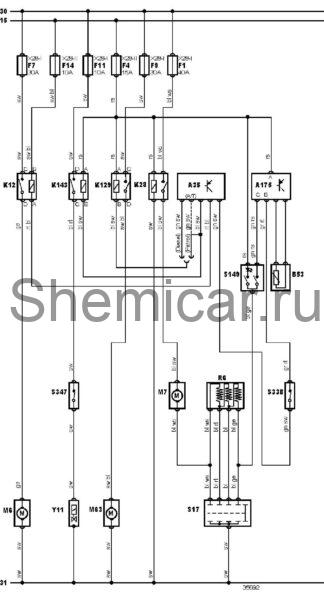

Электрическая схема кондиционера Mazda 323 1998, 1999, 2000 года выпуска.
Электросхема кондиционера (09.2000).
обозначения к электрической схеме Mazda 323
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
A175 | Усилитель кондиционера |
B53 | Датчик температуры за испарителем |
F1 | Предохранитель |
F4 | Предохранитель |
F7 | Предохранитель |
F9 | Предохранитель |
F11 | Предохранитель |
F14 | Предохранитель |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K28 | Реле электродвигателя вентилятора кондиционера/отопителя |
K129 | Реле электродвигателя вентилятора конденсатора кондиционера |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M63 | Электродвигатель вентилятора конденсатора кондиционера |
R6 | Резистор электродвигателя вентилятора отопителя |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя |
S149 | Главный выключатель кондиционера |
S338 | Двойной датчик-выключатель по давлению хладагента в системе кондиционирования |
S347 | Датчик-выключатель по температуре компрессора кондиционера |
Y11 | Электромагнитная муфта компрессора кондиционера |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
