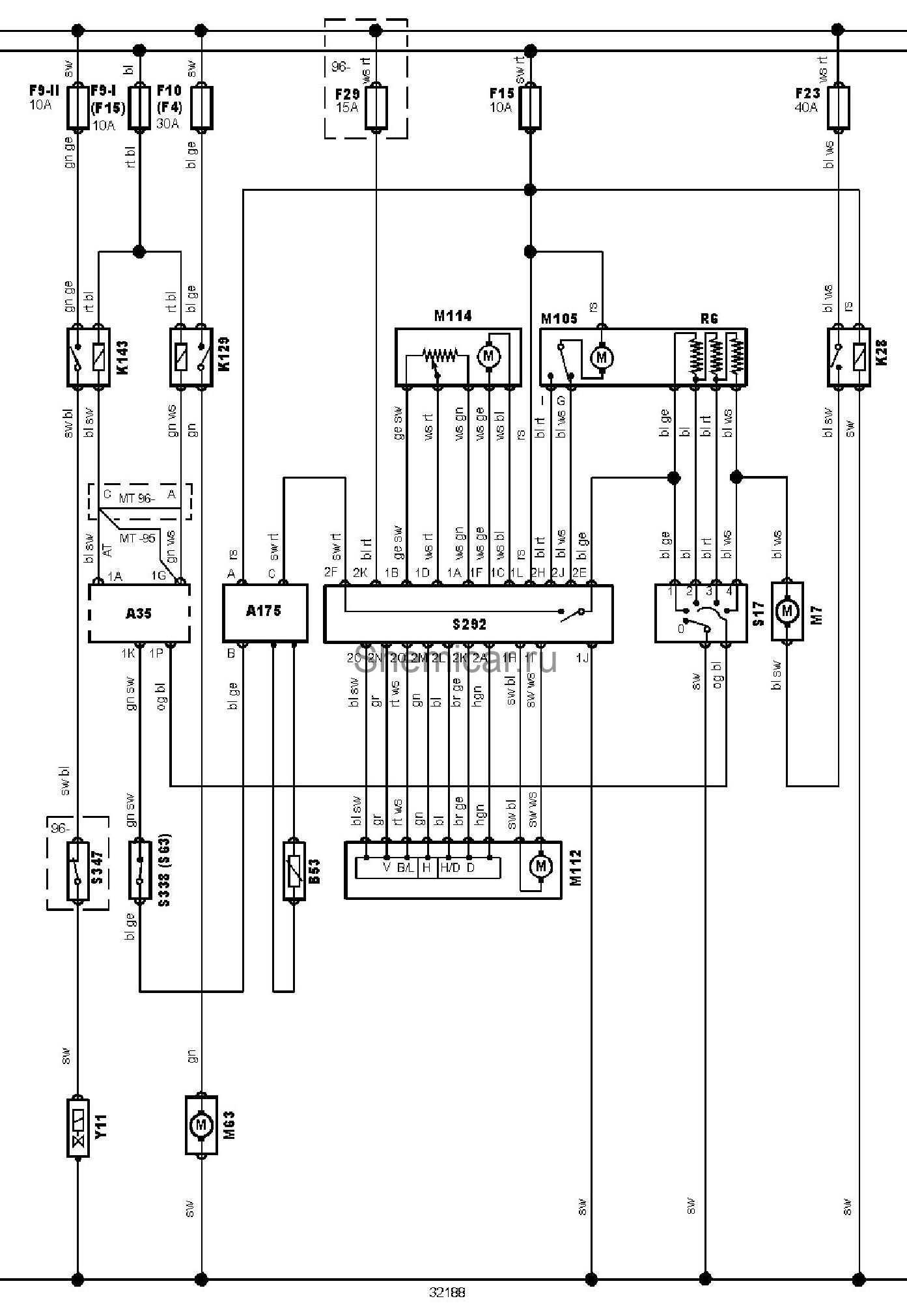

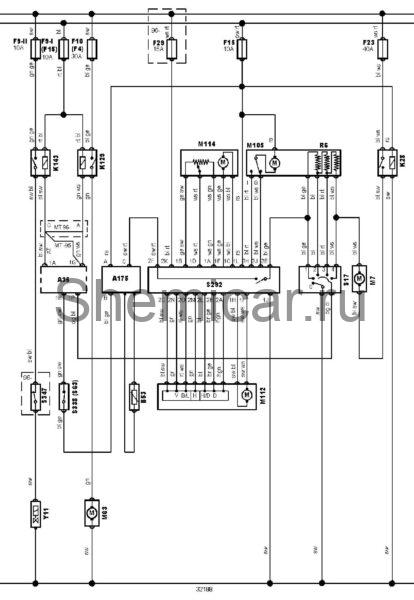

Электросхема кондиционера тип 3 Mazda 323 94-98

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A175

Усилитель кондиционера

B53

Датчик температуры за испарителем

F9I

Предохранитель

F9II

Предохранитель

F10

Предохранитель

F15

Предохранитель

F23

Предохранитель

F29

Предохранитель

K28

Реле электродвигателя вентилятора отопителя — 2,0TD

K129

Реле электродвигателя вентилятора конденсатора кондиционера

K143

Реле электромагнитной муфты компрессора кондиционера

M7

Электродвигатель вентилятора кондиционера/отопителя

M63

Электродвигатель вентилятора конденсатора кондиционера

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) — некоторые модели

M112

Электродвигатель привода заслонок направления потоков воздуха — некоторые модели

M114

Электродвигатель привода заслонок смешивания потоков воздуха (кондиционер/отопитель) — некоторые модели

R6

Резистор электродвигателя вентилятора отопителя

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя — некоторые модели

S292

Панель управления кондиционером/отопителем

S338

Двойной датчик-выключатель по давлению хладагента в системе кондиционирования — кроме 2,0TD

S347

Датчик-выключатель по температуре хладагента в системе кондиционирования -11 /96—>

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
