Электросхема кондиционера тип 2 Nissan Primera

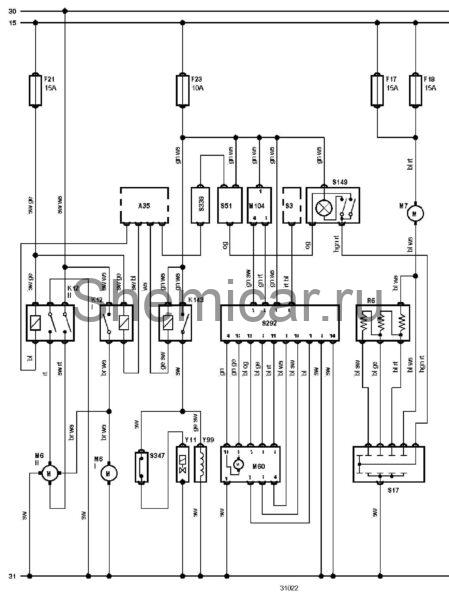

Электрическая схема кондиционера Nissan Primera 1993, 1994, 1995, 1996 года выпуска.
Электросхема кондиционера — АКПП.
обозначения к электрической схеме Nissan Primera
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
F17 | Предохранитель |
F18 | Предохранитель |
F21 | Предохранитель |
F23 | Предохранитель |
K12I | Реле электродвигателя вентилятора системы охлаждения |
K12II | Реле электродвигателя вентилятора системы охлаждения |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M6 I | Электродвигатель вентилятора системы охлаждения |
M6 II | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M60 | Электродвигатель управления режимами работы отопителя |
M104 | Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя |
R6 | Резистор электродвигателя вентилятора отопителя |
S3 | Выключатель фар |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя |
S51 | Датчик-выключатель по температуре испарителя кондиционера |
S149 | Главный выключатель кондиционера |
S292 | Панель управления кондиционером/отопителем |
S338 | Двойной датчик-выключатель по давлению хладагента в системе кондиционирования |
S347 | Датчик-выключатель по температуре хладагента в системе кондиционирования |
Y11 | Электромагнитная муфта компрессора кондиционера |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
