Электросхема кондиционера тип 2 Mercedes Benz S-Class 220
Электрическая схема кондиционера Mercedes Benz S-Class 220 2000, 2001, 2002, 2003 года выпуска.

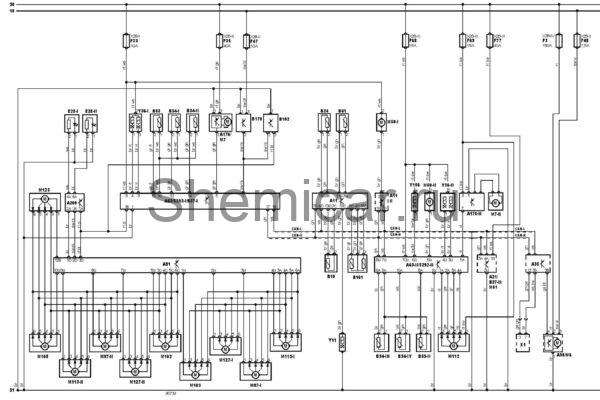

Электросхема кондиционера (06.2000-).
обозначения к электрической схеме Mercedes Benz S-Class
15 | Замок зажигания — зажигание включено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A11 | Многофункциональный блок управления |
A11 II | Многофункциональный блок управления |
A21 | Потолочная консоль |
A35 | Электронный блок управления двигателем |
A63 | Электронный блок управления кондиционером |
A63II | Электронный блок управления кондиционером |
A91 | Блок управления отопителем |
A95 | Блок управления электродвигателем вентилятора системы охлаждения |
A176 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
A176II | Блок управления электродвигателем вентилятора кондиционера/отопителя |
A209 | Блок управления центральной заслонкойкондиционера/отопителя |
B10 | Датчик температуры хладагента системы кондиционирования |
B24 | Датчик температуры охлаждающей жидкости |
B34I | Датчик температуры на выходе из отопителя |
B34II | Датчик температуры на выходе из отопителя |
B34III | Датчик температуры на выходе из отопителя |
B34IV | Датчик температуры на выходе из отопителя |
B37I | Датчик температуры воздуха в салоне |
B37II | Датчик температуры воздуха в салоне |
B53 | Датчик температуры за испарителем |
B53II | Датчик температуры за испарителем |
B61 | Датчик температуры окружающего воздуха |
B102 | Датчик солнечного света (системакондиционирования) |
B161 | Датчик давления хладагента системы кондиционирования |
B170 | Датчик чистоты воздуха, поступающего в отопитель |
E28I | Лампа(-ы) подсветки панели управления отопителем |
E28II | Лампа(-ы) подсветки панели управления отопителем |
F3 | Предохранитель |
F23 | Предохранитель |
F35 | Предохранитель |
F47 | Предохранитель |
F48 | Предохранитель |
F68 | Предохранитель |
F69 | Предохранитель |
F77 | Предохранитель |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M7 II | Электродвигатель вентилятора кондиционера/отопителя |
M50I | Электродвигатель насоса системы охлаждения |
M50II | Электродвигатель насоса системы охлаждения |
M51 | Вентилятор датчика температуры воздуха в салоне |
M97I | Электродвигатель привода заслонки подачи воздуха к ногам |
M97II | Электродвигатель привода заслонки подачи воздуха к ногам |
M102 | Электродвигатель привода заслонки подачи воздуха из приборной панели — правая сторона |
M103 | Электродвигатель привода заслонки подачи воздуха из приборной панели — левая сторона |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M113I | Электродвигатель привода заслонки обдува стекол |
M113II | Электродвигатель привода заслонки обдува стекол |
M123 | Электродвигатель привода заслонки аккумулятора паров топлива |
M127I | Электродвигатель привода заслонки смешивания потоков воздуха (центр) (кондиционер/отопитель) |
M127II | Электродвигатель привода заслонки смешивания потоков воздуха (центр) (кондиционер/отопитель) |
S292I | Панель управления кондиционером/отопителем |
S292II | Панель управления кондиционером/отопителем |
X1 | Диагностический разъем (DLC) |
Y11 | Электромагнитная муфта компрессора кондиционера |
Y36I | Клапан регулятора охлаждающей жидкости в отопителе |
Y36II | Клапан регулятора охлаждающей жидкости в отопителе |
Y156 | Управляющий клапан подавлению хладагента |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
