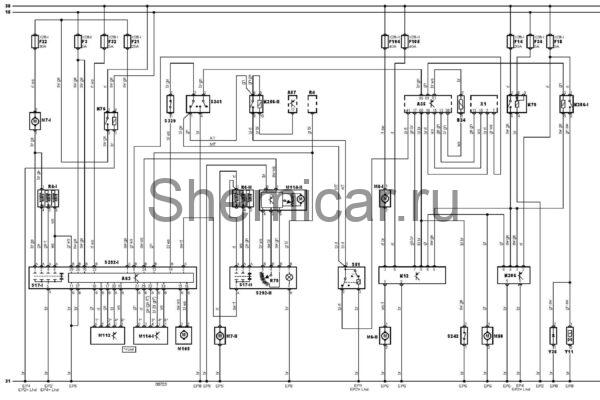

Электросхема кондиционера тип 2 Ford Galaxy

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A63

Электронный блок управления кондиционером

B24

Датчик температуры охлаждающей жидкости

K76

Реле вспомогательных цепей

K79

Реле основных цепей

K206

Реле таймера электродвигателя вентилятора системы охлаждения

K256-I

Реле 1 полного открытия дроссельной заслонки

K256-II

Реле 2 полного открытия дроссельной заслонки

M6-I

Электродвигатель вентилятора системы охлаждения 1

M6-II

Электродвигатель вентилятора системы охлаждения 2

M7-I

Электродвигатель 1 вентилятора кондиционера/отопителя

M7-II

Электродвигатель 2 вентилятора кондиционера/отопителя

M50

Электродвигатель насоса системы охлаждения

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M114-I

Электродвигатель 1 привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

M114-II

Электродвигатель 2 привода заслонки смешивания потоков воздуха (кондиционер/отопитель)

R4

Реостат подсветки комбинации приборов

R6-I

Резистор 1 электродвигателя вентилятора отопителя

R6-II

Резистор 2 электродвигателя вентилятора отопителя

R79

Потенциометр заслонок смешивания потоков воздуха (кондиционер/отопитель)

S17-II

Выключатель 2 электродвигателя вентилятора кондиционера/отопителя

S51

Датчик-выключатель по температуре испарителя кондиционера

S242

Выключатель электродвигателя вентилятора системы охлаждения (после остановки двигателя)

S292-I

Панель управления 1 кондиционером/отопителем

S292-II

Панель управления 2 кондиционером/отопителем

S329

Выключатель по температуре окружающего воздуха

S341

Тройной датчик-выключатель по давлению хладагента в системе кондиционирования

V35

Диод цепи электромагнитной муфты компрессора кондиционера

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель 1

X28-II

Блок предохранителей/реле, моторный отсек

Y11

Электромагнитная муфта компрессора кондиционера

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
