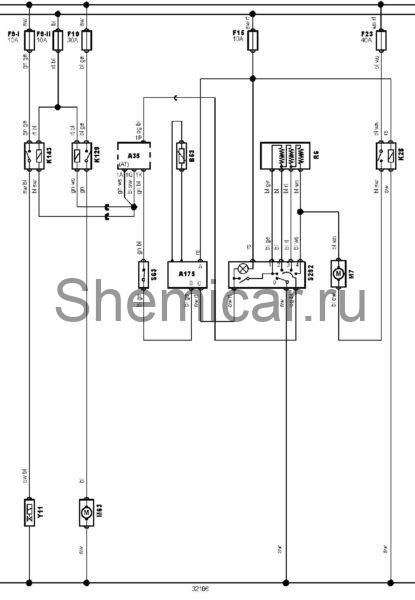

Электросхема кондиционера тип 1 Mazda 323 94-98

Электрическая схема кондиционера Mazda 323 1994, 1995, 1996, 1997, 1998 года выпуска.

Электросхема кондиционера — С тросовым управлением.

обозначения к электрической схеме Mazda 323

15	Замок зажигания — зажигание включено
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A35	Электронный блок управления двигателем
A175	Усилитель кондиционера
B53	Датчик температуры за испарителем
F9I	Предохранитель
F9II	Предохранитель
F10	Предохранитель
F15	Предохранитель
F23	Предохранитель
K28	Реле электродвигателя вентилятора отопителя — 2,0TD
K129	Реле электродвигателя вентилятора конденсатора кондиционера
K143	Реле электромагнитной муфты компрессора кондиционера
M7	Электродвигатель вентилятора кондиционера/отопителя
M63	Электродвигатель вентилятора конденсатора кондиционера
R6	Резистор электродвигателя вентилятора отопителя
S63	Датчик-выключатель по давлению хладагента в системе кондиционирования
S292	Панель управления кондиционером/отопителем
Y11	Электромагнитная муфта компрессора кондиционера

цвета проводов на схеме.
