Электросхема кондиционера тип 1 Ford Orion
Электрическая схема кондиционера автомобиля Ford Orion 1991, 1992 года выпуска.

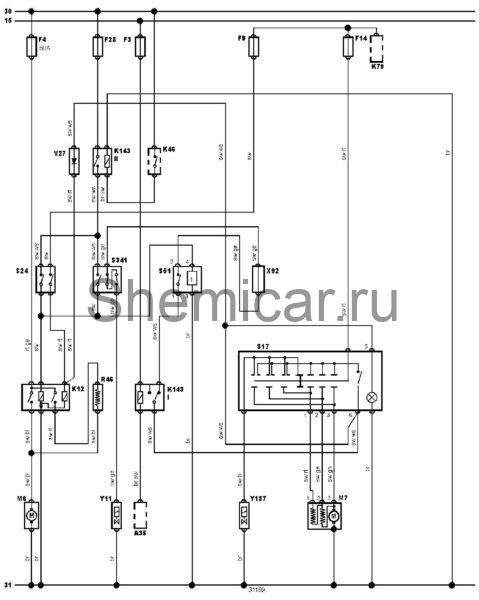

Электросхема кондиционера (-1992).
обозначения к электрической схеме Ford Oroin
15 | Замок зажигания — зажиганиевключено |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем |
F3 | Предохранитель |
F4 | Предохранитель |
F9 | Предохранитель |
F14 | Предохранитель |
F28 | Предохранитель |
K12 | Реле электродвигателя вентилятора системы охлаждения — ^1994 |
K46 | Реле системы управления двигателем |
K79 | Реле основных цепей |
K143I | Реле электромагнитной муфты компрессора кондиционера |
K143II | Реле электромагнитной муфты компрессора кондиционера |
M6 | Электродвигатель вентилятора системы охлаждения |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
R46 | Резистор электродвигателя вентилятора системы охлаждения — ^1994 |
S17 | Выключатель электродвигателя вентилятора кондиционера/отопителя |
S24 | Датчик-выключатель электродвигателя вентилятора системы охлаждения по температуре охлаждающей жидкости |
S51 | Датчик-выключатель по температуре испарителя кондиционера |
S341 | Тройной датчик-выключатель подавлению хладагента в системе кондиционирования |
V27 | Диод электродвигателя вентилятора системы охлаждения |
X92 | Разъем (джампер) |
Y11 | Электромагнитная муфта компрессора кондиционера |
Y137 | Электромагнитный клапан привода заслонки забора воздуха (кондиционер/отопитель) |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
