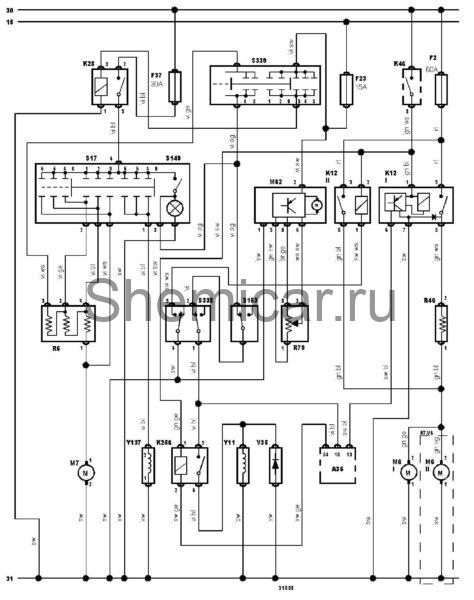

Электросхема кондиционера тип 1 Ford Mondeo 1

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A35

Электронный блок управления двигателем

F2

Предохранитель

F23

Предохранитель

F37

Предохранитель

K12I

Реле электродвигателя вентилятора системы охлаждения

K12II

Реле электродвигателя вентилятора системы охлаждения

K28

Реле электродвигателя вентилятора отопителя

K46

Реле системы управления двигателем

K256

Реле полного открытия дроссельной заслонки

M6 I

Электродвигатель вентилятора системы охлаждения

M6 II

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M62

Электродвигатель привода заслонок смешивания потоков воздуха

R6

Резистор электродвигателя вентилятора отопителя

R46

Резистор электродвигателя вентилятора системы охлаждения

R79

Потенциометр заслонок смешивания потоков воздуха (кондиционер/отопитель)

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

S149

Главный выключатель кондиционера

S153

Датчик-выключатель по низкому давлению хладагента в системе кондиционирования

S338

Двойной датчик-выключатель по давлению хладагента в системе кондиционирования

S339

Переключатель заслонок направления потоков воздуха (кондиционер/отопитель)

V35

Диод цепи электромагнитной муфты компрессора кондиционера

Y11

Электромагнитная муфта компрессора кондиционера

Y137

Электромагнитный клапан привода заслонки забора воздуха (кондиционер/отопитель)

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
