Электросхема кондиционера MCC/Smart City Coupe

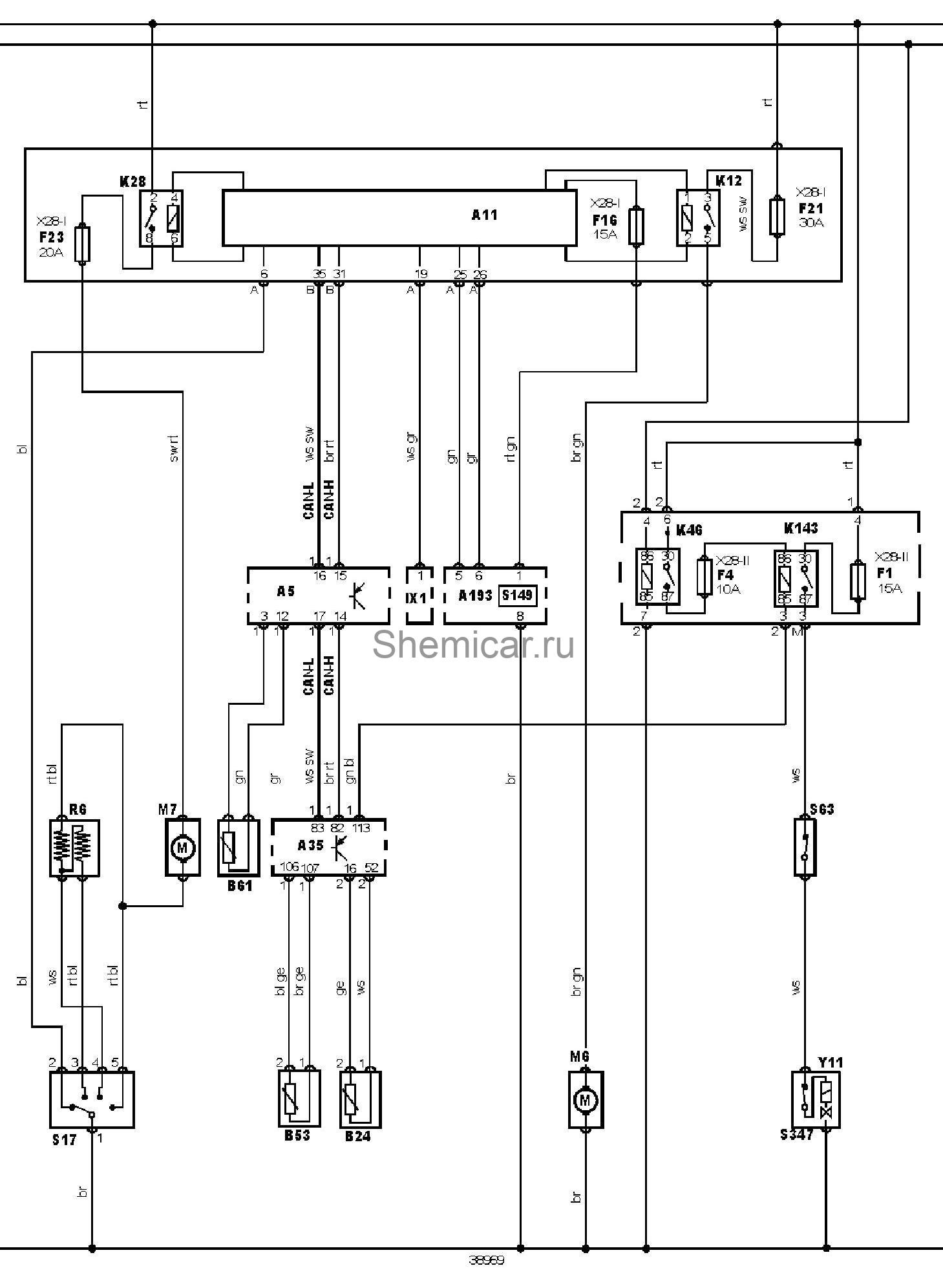

Электрическая схема кондиционера MCC/ Smart City Coupe 2002, 2003 года выпуска.

Электросхема кондиционера.



обозначения к электрической схеме MCC/Smart City Coupe

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A11

Многофункциональный блок управления

A35

Электронный блок управления двигателем

A193

Многофункциональный переключатель в сборе

B24

Датчик температуры охлаждающей жидкости

B53

Датчик температуры за испарителем

B61

Датчик температуры окружающего воздуха

CAN-H

Контроллер (шина передачи данных) — высокая скорость

CAN-L

Контроллер (шина передачи данных) — низкая скорость

F1

Предохранитель

F4

Предохранитель

F16

Предохранитель

F21

Предохранитель

F23

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

K28

Реле электродвигателя вентилятора отопителя

K46

Реле системы управления двигателем

K143

Реле электромагнитной муфты компрессора кондиционера

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

R6

Резистор управления скоростью вращения вентиляторакондиционера/отопителя

S17

Выключатель электродвигателя вентилятора кондиционера/отопителя

S63

Датчик-выключатель по давлению хладагента в системе кондиционирования

S149

Главный выключатель кондиционера

X1

Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-II

Блок предохранителей/реле, под левым сиденьем

Y11

Электромагнитная муфта компрессора кондиционера



цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
