Электросхема кондиционера Lexus RX 3
Электрическая схема кондиционера Lexus RX 2009, 2010, 2011, 2012 года выпуска.

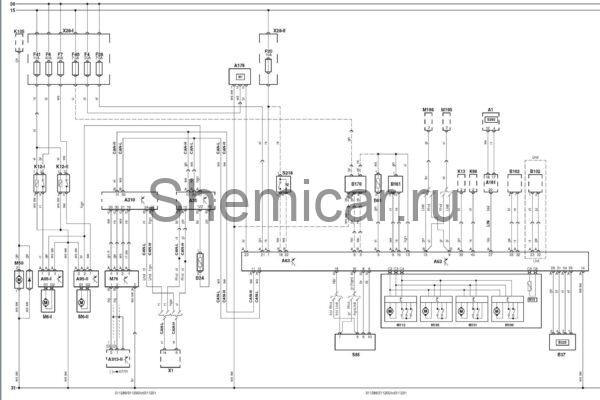

Электросхема кондиционера.
обозначения к электрической схеме Lexus RX
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A1 | Аудиосистема |
A35 | Электронный блок управления двигателем (ECM) |
A63 | Блок управления кондиционером |
A161 | Многофункциональный дисплей |
A176 | Блок управления электродвигателем вентилятора кондиционера/отопителя |
A310 | Блок управления гибридной силовой установкой |
B24 | Датчик температуры охлаждающей жидкости |
B37 | Датчик температуры воздуха в салоне |
B53 | Датчик температуры за испарителем |
B61 | Датчик температуры окружающего воздуха |
B102 | Датчик солнечного света (система кондиционирования) |
B161 | Датчик давления хладагента системы кондиционирования |
B170 | Датчик чистоты воздуха, поступающего в отопитель |
B225 | Датчик влажности системы кондиционирования/отопления |
CAN-H | Шина данных CAN — сигнал высокогоуровня |
CAN-L | Шина данных CAN — сигнал низкого уровня |
F4 | Предохранитель |
F6 | Предохранитель |
F7 | Предохранитель |
F20 | Предохранитель |
F28 | Предохранитель |
F40 | Предохранитель |
F41 | Предохранитель |
K13 | Реле обогревателя заднего стекла |
K98 | Реле обогревателя лобового стекла |
K105 | Реле насоса охлаждающей жидкости |
LIN | Сеть LIN |
M7 | Электродвигатель вентилятора кондиционера/отопителя |
M50 | Электродвигатель насоса системы охлаждения |
M76 | Электродвигатель компрессора кондиционера |
M100 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель), со стороны водителя |
M101 | Электродвигатель привода заслонки смешивания потоков воздуха (кондиционер/отопитель), со стороны пассажира |
M105 | Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель) |
M112 | Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель) |
M195 | Электродвигатель вентилятора сиденья, слева |
M196 | Электродвигатель вентилятора сиденья, справа |
S85 | Выключатель подогревателей передних сидений |
S218 | Выключатель обогревателя лобового стекла |
S292 | Панель управления кондиционером/отопителем |
X1 | Диагностический разъем (DLC) |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
