Электросхема кондиционера тип 2 Audi 80 В4
Электросхема системы кондиционера для автомобилей Audi 80 В4 1991, 1992, 1993, 1994, 1995, 1996 года выпуска.

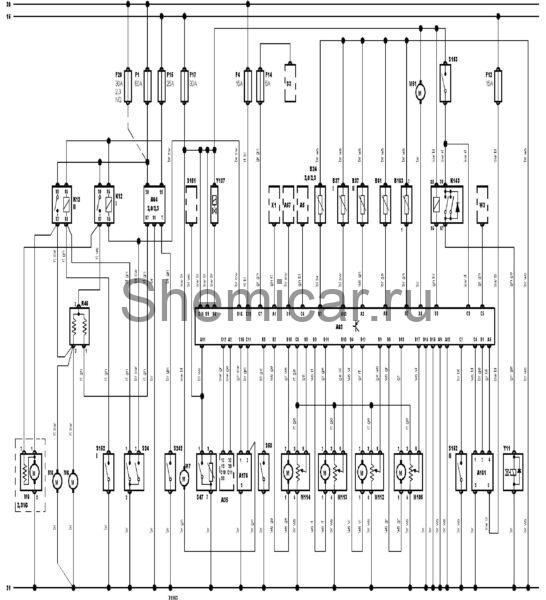

Электросхема кондиционера (Автоматическое управление температурой).
обозначения к электрической схеме Audi 80
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
