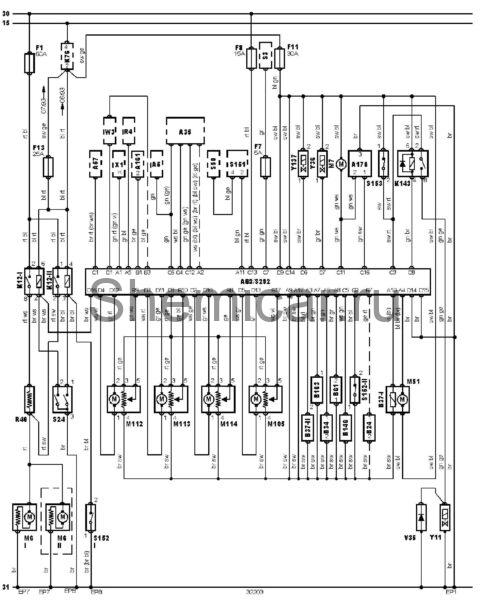

Электросхема кондиционера тип 5 Audi 100 C4

15

Замок зажигания — зажигание включено

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A57

Электронный блок управления КПП

A63

Электронный блок управления кондиционером

A161

Многофункциональный дисплей

A176

Блок управления электродвигателем вентилятора кондиционера/отопителя

B24

Датчик температуры охлаждающей жидкости — кондиционер

B34

Датчик температуры на выходе из отопителя

B37-I

Датчик температуры воздуха в салоне

B37-II

Датчик температуры воздуха в салоне

B61

Датчик температуры окружающего воздуха

B146

Датчик частоты вращения компрессора кондиционера

B163

Датчик температуры воздуха на впуске (кондиционер/отопитель)

F1

Предохранитель

F7

Предохранитель

F8

Предохранитель

F11

Предохранитель

F13

Предохранитель

K12-I

Реле электродвигателя вентилятора системы охлаждения

K12-II

Реле электродвигателя вентилятора системы охлаждения

K76

Реле вспомогательных цепей

K143

Реле электромагнитной муфты компрессора кондиционера

M6

Электродвигатель вентилятора системы охлаждения

M7

Электродвигатель вентилятора кондиционера/отопителя

M51

Вентилятор датчика температуры воздуха в салоне

M105

Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель)

M112

Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель)

M113

Электродвигатель привода заслонки обдува стекол

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
