Электросхема двигателя 286S2 BMW 7 E38

Электрическая схема двигателя 728i BMW 7 E38 1998, 1999, 2000, 2001, 2002 года выпуска.

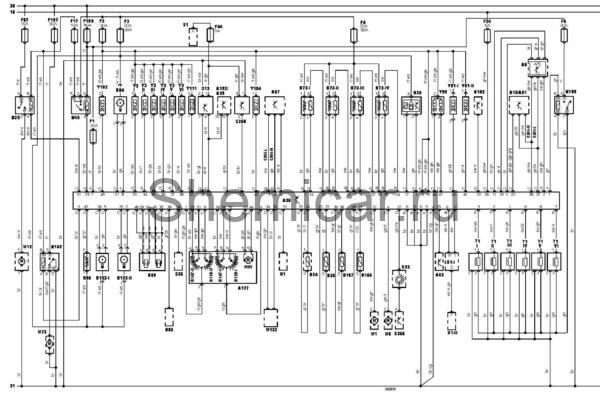

Электросхема системы управления двигателем 286S2: Siemens Motronic MS42.0 — 2.8 литра



обозначения к электрической схеме BMW 7 E38

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A16

Электронный блок управления ABS

A35

Электронный блок управления двигателем

A39

Дополнительный блок системы индикации неисправности

A57

Электронный блок управления КПП

A61

Электронный блок управления противобуксовочной системой

A63

Электронный блок управления кондиционером

A75

Блок управления комбинацией приборов

A162

Электронный блок управления иммобилайзером

Am

Блок управления дроссельной заслонкой

A192

Блок управления освещением

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B54

Датчик положения коленчатого вала

B69

Датчик детонации

B72-I

Подогреваемый кислородный датчик

B72-II

Подогреваемый кислородный датчик

B72-III

Подогреваемый кислородный датчик

B72-IV

Подогреваемый кислородный датчик

B86

Датчик уровня моторного масла

B132-I

Датчик положения распределительного вала

B132-II

Датчик положения распределительного вала

B138

Датчик положения педали акселератора

B147

Датчик положения дроссельной заслонки

B156

Датчик температуры моторного масла

B187

Датчик температуры электродвигателя вентилятора системы охлаждения

F1

Предохранитель

F2

Предохранитель

F3

Предохранитель

F4

Предохранитель

F6

Предохранитель

F17

Предохранитель

F24

Предохранитель

F44

Предохранитель

F57

Предохранитель

F107

Предохранитель

F109

Предохранитель

G1

Г енератор

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

K152

Реле насоса системы подачи воздуха на выпуск

K189

Реле катушки зажигания

M1

Стартер

M6

Электродвигатель вентилятора системы охлаждения

M12

Топливныйнасос

M73

Электродвигатель насоса подачи воздуха на выпуск

M89

Электродвигатель привода дроссельной заслонки

M132

Электродвигатель насоса системы контроля утечек топлива

R96

Термостат системы охлаждения

S1

Замок зажигания

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S25

Датчик аварийного давлениямасла

S258

Концевой выключатель (датчик положения) педали сцепления

S365

Комбинированный переключатель (на рулевом колесе)

T1 I

Катушка зажигания

T1 II

Катушка зажигания

T1 III

Катушка зажигания

T1 IV

Катушка зажигания

T1 V

Катушка зажигания

T1 VI

Катушка зажигания

T1-I

Катушка зажигания

X1-I

Диагностический разъем (DLC), 20-контактный

X1-II

Диагностический разъем -16-контактный

X93

Разъем спирального провода (SRS)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y3V

Форсунка

Y3VI

Форсунка

Y81-I

Привод системы изменения фаз газораспределения

Y81-II

Привод системы изменения фаз газораспределения

Y99

Клапан управления перепуском воздуха на холостом ходу

Y102

Э/м клапан системы изменения геометрии впускного коллектора

Y104

Э/м клапан аккумулятора паров топлива

Y111

Э/м клапан подачи воздуха на выпуск

цвета проводов на схеме.

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
