Электросхема двигателя MHA Ford Puma

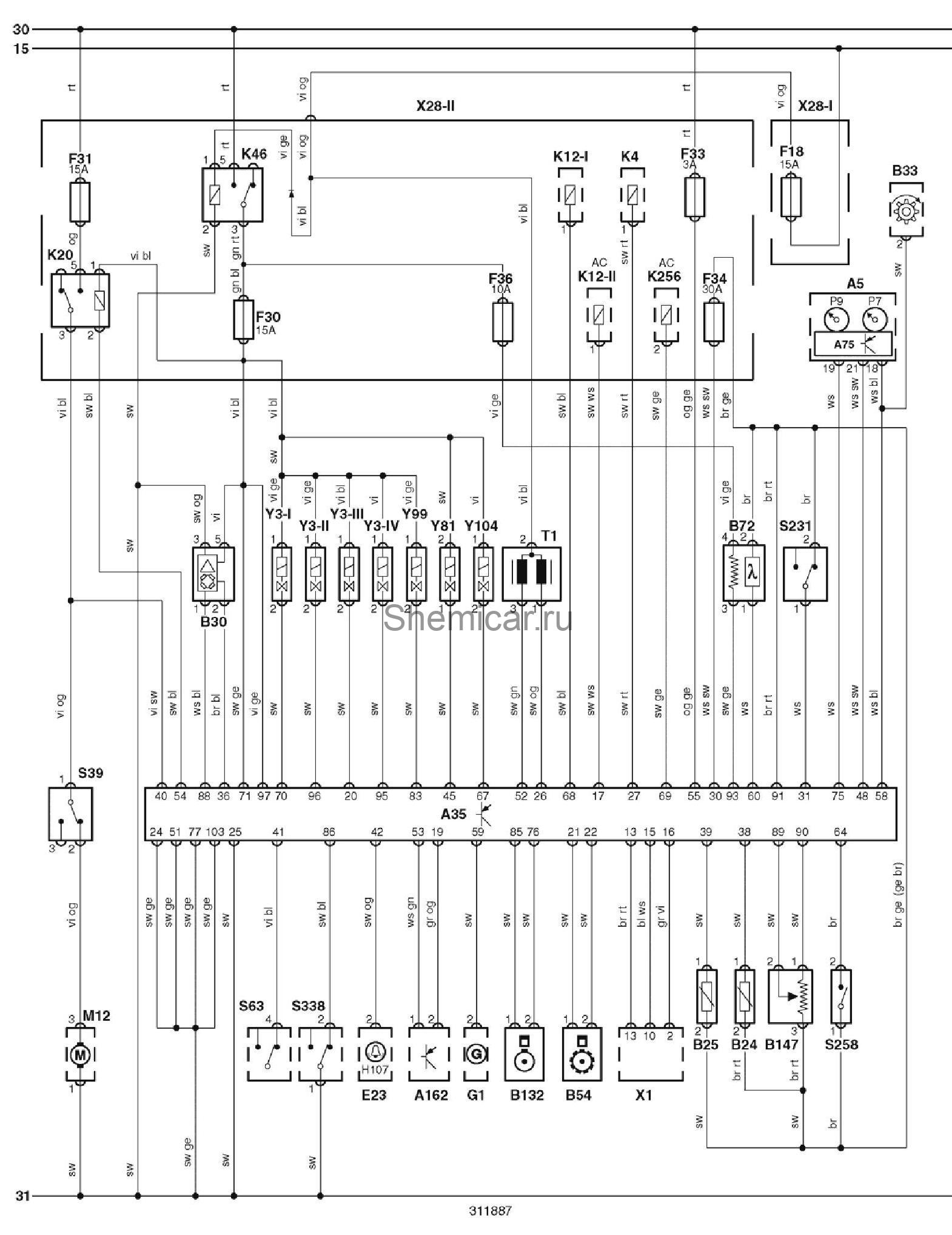

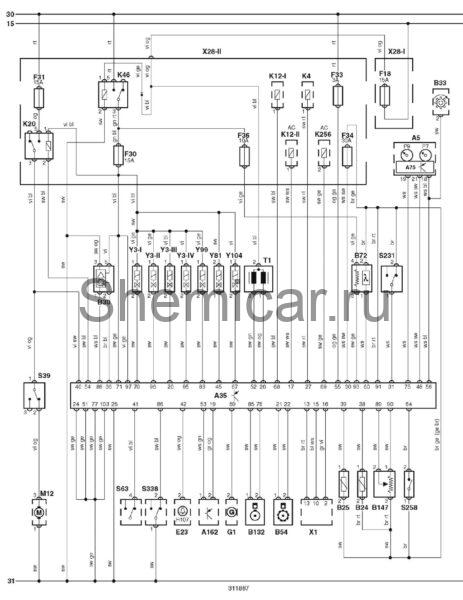

Электрическая схема двигателя автомобиля Ford Puma 1997, 1998, 1999, 2000 года выпуска.
Электросхема системы управления двигателем MHA: Engine management — 1.7 литра.
обозначения к электрической схеме Ford Probe
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A5 | Комбинация приборов |
A35 | Электронный блок управления двигателем (ECM) |
A75 | Блок управления комбинацией приборов |
A162 | Электронный блок управления иммобилайзером |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B30 | Датчик расхода воздуха (MAF) |
B33 | Датчик скорости автомобиля |
B54 | Датчик положения коленчатого вала |
B72 | Подогреваемый кислородный датчик |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
E23 | Часы |
F18 | Предохранитель |
F30 | Предохранитель |
F31 | Предохранитель |
F33 | Предохранитель |
F34 | Предохранитель |
F36 | Предохранитель |
G1 | Г енератор |
H107 | Индикатор противоугонной системы |
K4 | Реле стартера |
K20 | Реле топливного насоса |
K46 | Реле системы управления двигателем |
K256 | Реле полностью открытого положения дроссельной заслонки |
M12 | Топливныйнасос |
P7 | Тахометр |
P9 | Спидометр |
S39 | Инерционный выключатель отсечки подачи топлива |
S63 | Датчик-выключатель по давлению хладагента в системе кондиционирования |
S231 | Датчик-выключатель по давлению в системе усилителя рулевого управления |
S258 | Концевой выключатель (датчик положения) педали сцепления |
S338 | Двойной датчик-выключатель по давлению хладагента в системе кондиционирования |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
Y3 | Форсунка |
Y81 | Привод системы изменения фаз газораспределения |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
