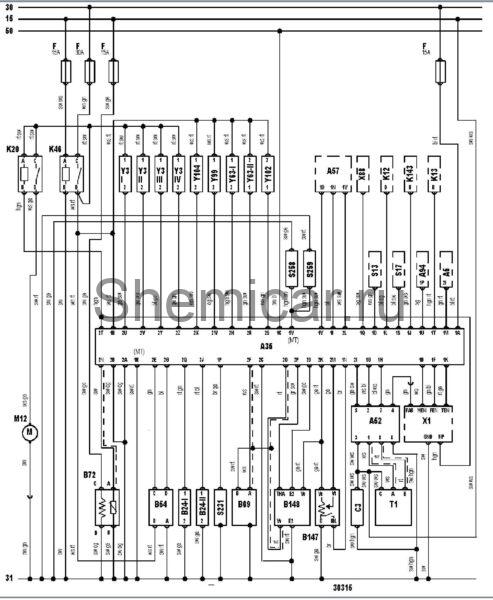

Электросхема двигателя B6 тип 1 Mazda Xedos 6
Электрическая схема двигателя Mazda Xedos 6 1992, 1993, 1994 года выпуска.
Электросхема системы управления двигателем B6 Mazda VICS (-1994).
обозначения к электрической схеме Mazda Xedos 6
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
50 | Замок зажигания — сигнал запуска |
A5 | Комбинация приборов — индикатор неисправности горит |
A35 | Электронный блок управления двигателем |
A52 | Коммутатор системы зажигания |
A57 | Электронный блок управления КПП |
A94 | Интегрированное реле/блок управления |
B24I | Датчик температуры охлаждающей жидкости |
B24II | Датчик температуры охлаждающей жидкости |
B54 | Датчик положения коленчатого вала |
B69 | Датчик детонации |
B72 | Подогреваемый кислородный датчик |
B147 | Датчик положения дроссельной заслонки |
B148 | Датчик расхода воздуха (VAF) |
C3 | Подавитель помех |
F | Предохранитель |
K12 | Реле электродвигателя вентилятора системы охлаждения |
K13 | Реле обогревателя заднего стекла |
K20 | Реле топливного насоса |
K46 | Реле системы управления двигателем |
K143 | Реле электромагнитной муфты компрессора кондиционера |
M12 | Топливныйнасос |
S13 | Выключатель стоп-сигналов (датчик положения педали тормоза) |
S17 | Выключатель вентилятора отопителя / кондиционера |
S231 | Датчик-выключатель подавлению в системе усилителя рулевого управления |
S258 | Концевой выключатель (датчик положения) педали сцепления |
S259 | Выключатель запрещения запуска |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
X88 | Разъем кондиционера |
Y3I | Форсунка |
Y3II | Форсунка |
Y3III | Форсунка |
Y3IV | Форсунка |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
Y102 | Э/м клапан системы изменения геометрии впускного коллектора |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
