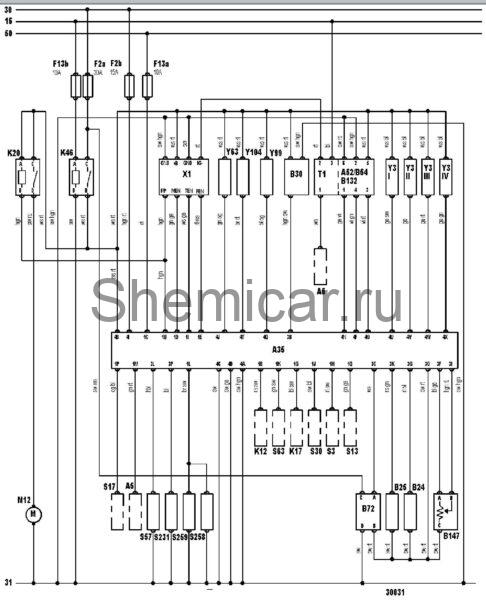

Электросхема двигателя B3 Mazda 323 94-98

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

50

Замок зажигания — сигнал запуска

A5

Комбинация приборов

A35

Электронный блок управления двигателем

A52

Коммутатор системы зажигания

B24

Датчик температуры охлаждающей жидкости

B25

Датчик температуры воздуха на впуске

B30

Датчик расхода воздуха (MAF)

B72

Подогреваемый кислородный датчик

B147

Датчик положения дроссельной заслонки

F13a

Предохранитель

F13b

Предохранитель

F2a

Предохранитель

F2b

Предохранитель

K12

Реле электродвигателя вентилятора системы охлаждения

K17

Реле кондиционера

K20

Реле топливногонасоса

K46

Реле системы управления двигателем

M12

Топливныйнасос

S3

Выключатель фар

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S17

Выключатель вентилятора отопителя / кондиционера

S30

Выключатель обогревателя заднего стекла

S57

Датчик полностью закрытого положения дроссельной заслонки

S63

Датчик-выключатель по давлению хладагента в системе кондиционирования

S231

Датчик-выключатель по давлению в системе усилителя рулевого управления

S258

Концевой выключатель (датчик положения) педали сцепления

S259

Датчик-выключатель нейтрального положения

T1

Катушка зажигания

X1

Диагностический разъем (DLC)

Y3I

Форсунка

Y3II

Форсунка

Y3III

Форсунка

Y3IV

Форсунка

Y63

Регулятор давления топлива

Y99

Клапан управления перепуском воздуха на холостом ходу

Y104

Э/м клапан аккумулятора паров топлива

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
