Электросхема двигателя 4G92 тип 2 Mitsubishi Carisma

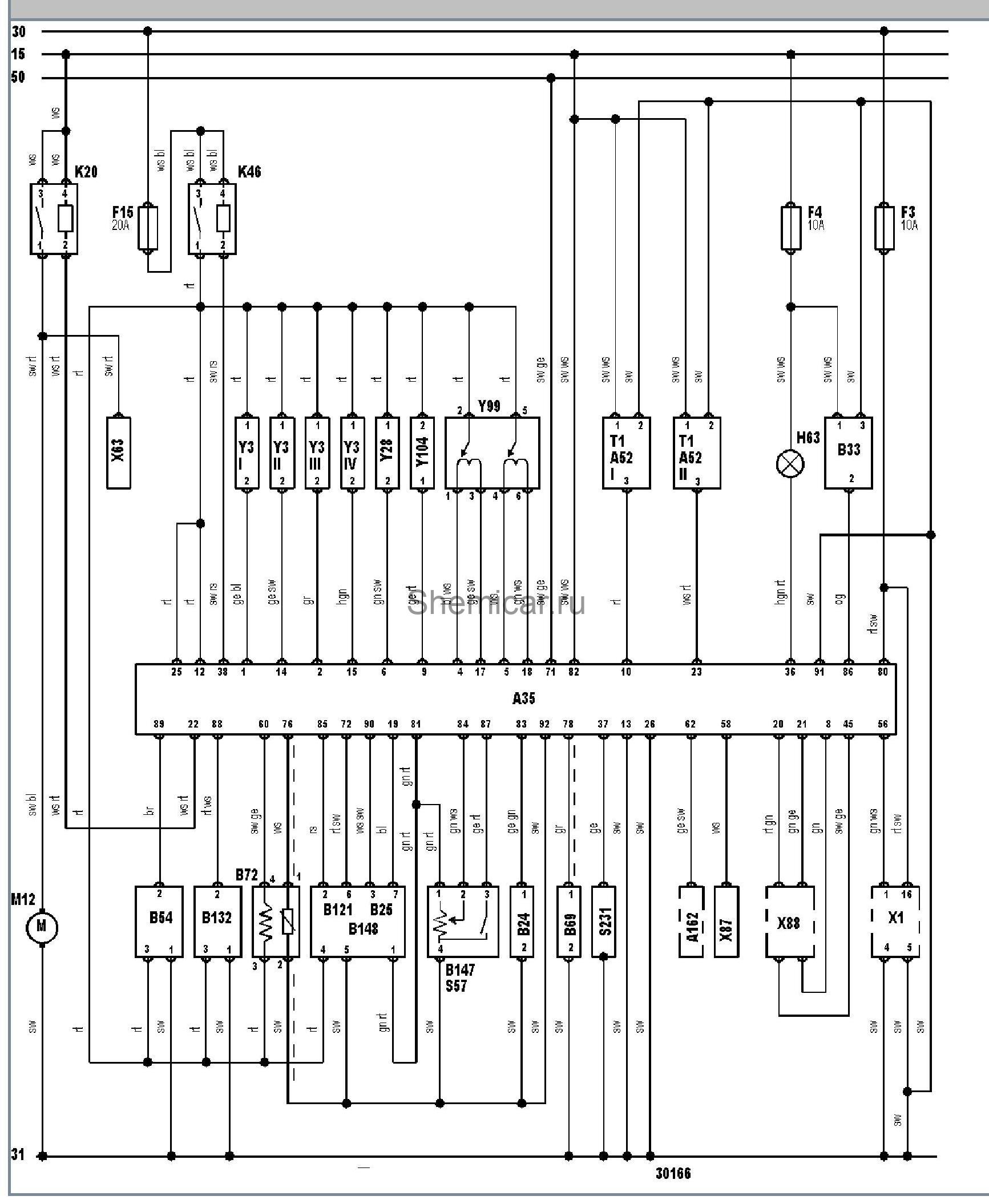

Электрическая схема двигателя Mitsubishi Carisma 1996 года выпуска.

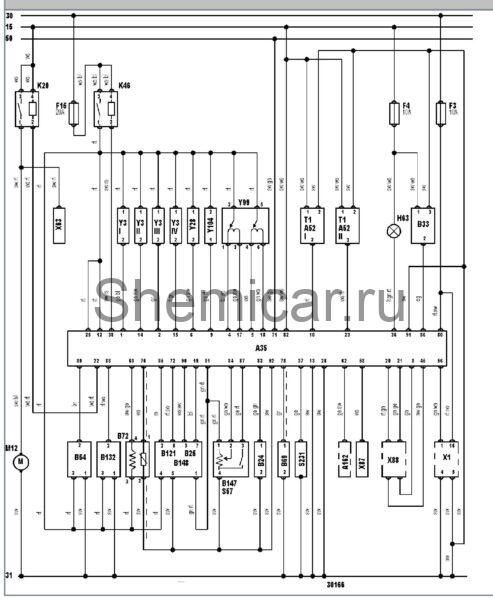

Электросхема системы управления двигателем 4G92: MPI — 1.6 литра (МКПП).
обозначения к электрической схеме Mitsubishi Carisma
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A35 | Электронный блок управления двигателем (ECM) |
A52I | Коммутатор системы зажигания |
A52II | Коммутатор системы зажигания |
A162 | Электронный блок управления иммобилайзером |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B33 | Датчик скорости автомобиля |
B54 | Датчик положения коленчатого вала |
B69 | Датчик детонации |
B72 | Подогреваемый кислородный датчик |
B121 | Датчик атмосферного давления |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
B148 | Датчик расхода воздуха (VAF) |
F3 | Предохранитель |
F4 | Предохранитель |
F15 | Предохранитель |
H63 | Индикатор неисправности системы управления двигателем (MIL) |
K20 | Реле топливного насоса |
K46 | Реле системы управления двигателем |
M12 | Топливныйнасос |
S57 | Датчик полностью закрытого положения дроссельной заслонки |
S231 | Датчик-выключатель подавлению в системе усилителя рулевого управления |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
X63 | Диагностический разъем топливногонасоса |
X87 | Диагностический разъем тахометра |
X88 | Разъем кондиционера |
Y3I | Форсунка |
Y3II | Форсунка |
Y3III | Форсунка |
Y3IV | Форсунка |
Y28 | Э/м клапан системы рециркуляции ОГ (EGR) |
Y99 | Клапан управления перепуском воздуха на холостом ходу |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
