Электросхема двигателя 4G13 Mitsubishi Lancer Estate
Электрическая схема двигателя Mitsubishi Lancer Estate 1992, 1993, 1994, 1995, 1996 года выпуска.

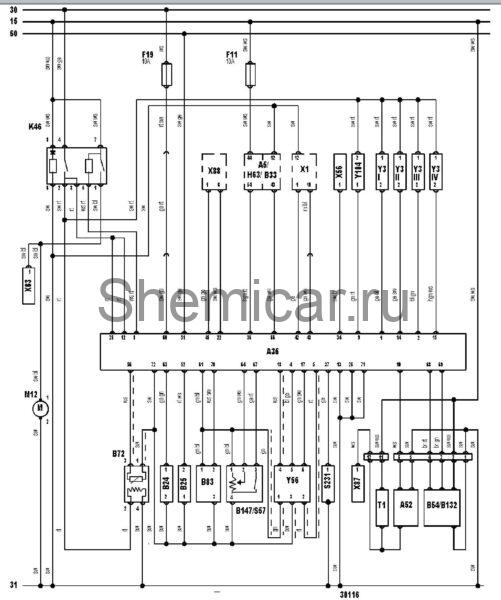

Электросхема системы управления двигателем 4G13: ECI Multi — 1.3 литра 12V.
обозначения к электрической схеме Mitsubishi Lancer Estate
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
50 | Замок зажигания — сигнал запуска |
A5 | Комбинация приборов — индикатор неисправности горит |
A35 | Электронный блок управления двигателем |
A52 | Коммутатор системы зажигания |
B24 | Датчик температуры охлаждающей жидкости |
B25 | Датчик температуры воздуха на впуске |
B33 | Датчик скорости автомобиля |
B54 | Датчик положения коленчатого вала |
B72 | Подогреваемый кислородный датчик |
B83 | Датчик абсолютного давления воздуха во впускном коллекторе |
B132 | Датчик положения распределительного вала |
B147 | Датчик положения дроссельной заслонки |
F11 | Предохранитель |
F19 | Предохранитель |
H63 | Индикатор неисправности системы управления двигателем (MIL) |
K46 | Блок реле |
M12 | Топливныйнасос |
S57 | Датчик полностью закрытого положения дроссельной заслонки |
T1 | Катушка зажигания |
X1 | Диагностический разъем (DLC) |
X56 | Разъем регулировки угла опережения зажигания |
X63 | Диагностический разъем топливного насоса |
X87 | Диагностический разъем тахометра |
X88 | Разъем кондиционера |
Y3I | Форсунка |
Y3II | Форсунка |
Y3III | Форсунка |
Y3IV | Форсунка |
Y56 | Привод управления частотой вращения холостого хода |
Y104 | Э/м клапан аккумулятора паров топлива |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
