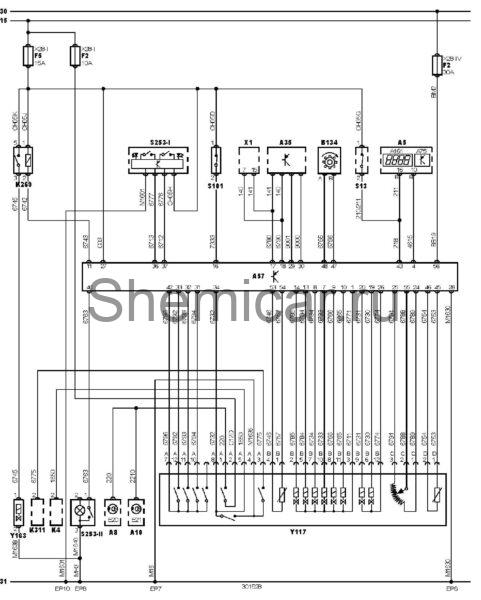

Электросхема АКПП Citroen Jumpy I/II

15

Замок зажигания — зажигание ВКЛ

30

"+" аккумуляторной батареи

31

"-" аккумуляторной батареи

A5

Комбинация приборов

A8

Левый задний фонарь в сборе

A10

Правый задний фонарь в сборе

A35

Электронный блок управления двигателем (ECM)

A57

Электронный блок управления трансмиссией (TCM)

A75

Блок управления комбинацией приборов

A161

Многофункциональный дисплей

B134 Датчик скорости автомобиля (трансмиссия)

EP10

Точка массы

EP6

Точка массы

EP7

Точка массы

EP8

Точка массы

E20

Лампа фонаря заднего хода (левого или единственного)

E21

Лампа фонаря заднего хода (правого)

F2

Предохранитель

F5

Предохранитель

K4

Реле стартера

K269

Реле блокировки селектора (диапазон "P")

K311

Реле предупреждающего звукового сигнала

S13

Выключатель стоп-сигналов (датчик положения педали тормоза)

S101

Концевой выключатель системы поддержания скорости (круиз-контроля) на педали тормоза

S253-I

Переключатель выбора режима работы трансмиссии 1

S253-II

Переключатель выбора режима работы трансмиссии 2

X1 Диагностический разъем (DLC)

X28-I

Блок предохранителей/реле, приборная панель

X28-IV

Блок предохранителей/реле, моторный отсек 3

Y117

Блок клапанов трансмиссии

Y163

Э/м клапан блокировки селектора ("P")

bl = синий

br = коричневый

gn = зеленый

gr = серый

rs = розовый

rt = красный

ws = белый

hbl = голубой

el = кремовый

ge = желтый

nf= нейтральный

og=оранжевый

sw = черный

vi = фиолетовый

hgn= светло зеленый

rbr = пурпурный
