Электросхема АБС тип 1 MGF

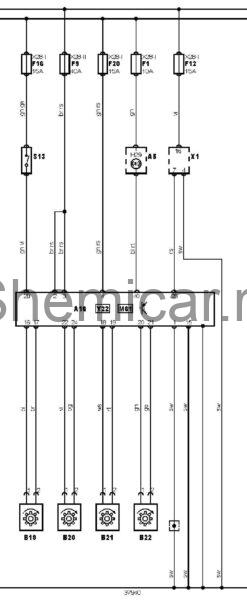

Электрическая схема АБС MGF 2001, 2002 года выпуска.

Электросхема АБС — Bosch 5.0.

обозначения к электрической схеме MGF

15	Замок зажигания — зажигание ВКЛ
30	"+" аккумуляторной батареи
31	"-" аккумуляторной батареи
A5	Комбинация приборов
A16	Электронный блок управления ABS
B19	Датчик частоты вращения левого переднего колеса
B20	Датчик частоты вращения правого переднего колеса
B21	Датчик частоты вращения левого заднего колеса
B22	Датчик частоты вращения правого заднего колеса
F1	Предохранитель
F9	Предохранитель
F12	Предохранитель
F16	Предохранитель
F20	Предохранитель
H29	Индикатор ABS
M61	Электродвигатель насоса
S13	Выключатель стоп-сигналов (датчик положения педали тормоза)
X1	Диагностический разъем (DLC)
X28-I	Блок предохранителей/реле, приборная панель
X28-II	Блок предохранителей/реле, багажное отделение
Y22	Модулятор давления

цвета проводов на схеме.
