Электросхема системы-мультимедии Alfa Romeo 156
Рассмотрена схема электрооборудования автомобиля Alfa Romeo 156 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

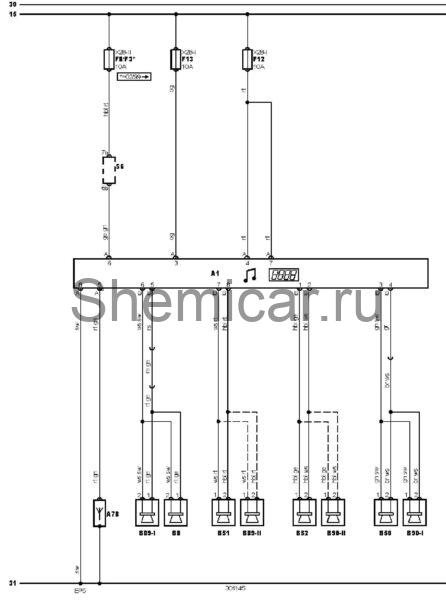

Электросхема системы-мультимедии.
обозначения к электрической схеме Alfa Romeo 156
15 | Замок зажигания — зажигание ВКЛ |
30 | "+" аккумуляторной батареи |
31 | "-" аккумуляторной батареи |
A1 | Блок аудиосистемы |
A78 | Блок антенны |
B8 | Динамик аудиосистемы, левый передний или единственный |
B50 | Динамик аудиосистемы, правый передний |
B51 | Динамик аудиосистемы, левый задний |
B52 | Динамик аудиосистемы, правый задний |
B89-I | Дополнительный динамик аудиосистемы (левый) 1 |
B89-II | Дополнительный динамик аудиосистемы (левый) 2 |
B90-I | Дополнительный динамик аудиосистемы (правый) 1 |
B90-II | Дополнительный динамик аудиосистемы (правый) 2 |
EP5 | Точка массы |
F3 | Предохранитель |
F8 | Предохранитель |
F12 | Предохранитель |
F13 | Предохранитель |
S6 | Комбинированный переключатель |
X28-I | Блок предохранителей/реле — приборная панель 1 |
X28-II | Блок предохранителей/реле — приборная панель 2 |
цвета проводов на схеме.
bl = синий | br = коричневый |
gn = зеленый | gr = серый |
rs = розовый | rt = красный |
ws = белый | hbl = голубой |
el = кремовый | ge = желтый |
nf= нейтральный | og=оранжевый |
sw = черный | vi = фиолетовый |
hgn= светло зеленый | rbr = пурпурный |
